АО "НПЦ "СпецЭлектронСистемы"

Просмотров: 1785

АО "НПЦ "СпецЭлектронСистемы" – компания, обеспечивающая полный цикл разработки и производства 3D керамических модулей по технологии керамики низкотемпературного обжига LTCC. Обладает возможностью изготовления как пилотных образцов, так и серийного производства. Наш комплекс создан на деньги российских частных инвесторов без государственных вложений и обязательств перед иностранными компаниями.

Контакты

Москва, Волгоградский проспект 42, к.5
Контакты по направлениям
закрыть
Вагин Андрей Владимирович
Заместитель Директора по развитию Микроэлектроника Сборка и корпусирование компонентов Керамика и LTCC Контроль микроэлектроники Производство трафаретов для микроэлектроники

Наши возможности

Выберите интересующие услуги, чтобы ознакомится с возможностями компании

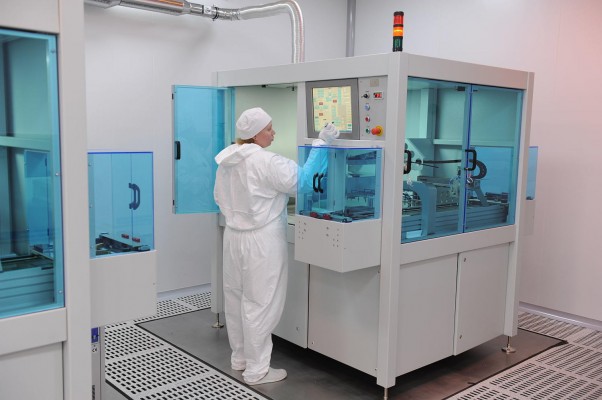

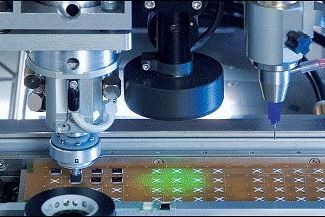

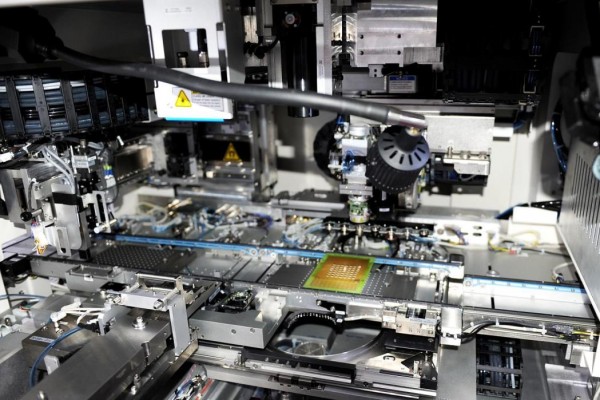

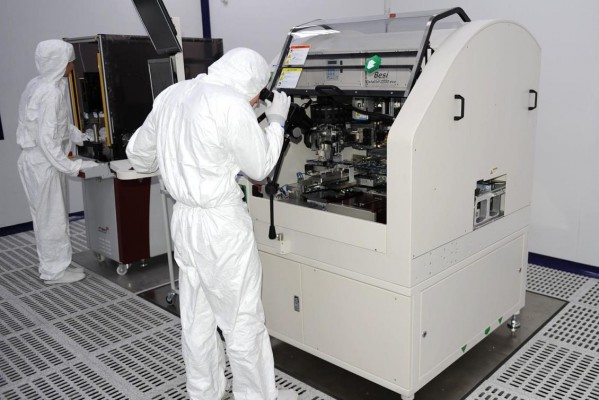

Сборка микромодулей



Услуги по сборке микромодулей включают:

  • установку и присоединение полупроводников на подложку заказчика самым широким спектром способов;
  • «бампирование» полупроводников шариками из золотой проволоки;
  • высокоточное механическое и лазерное прототипирование на ламинированных СВЧ диэлектриках;
  • SMT сборка элементов на печатную плату с выполнением специальных требований по температурному профилю пайки в среде или вакууме.

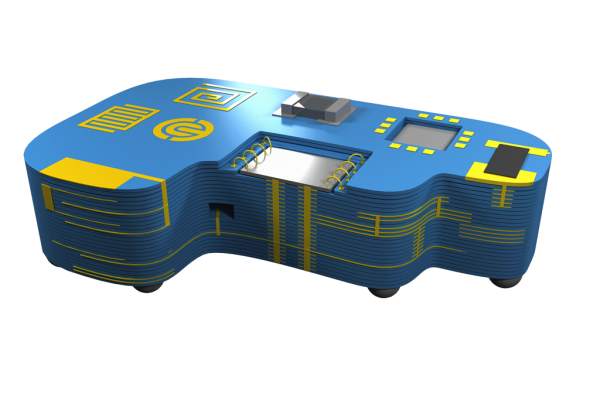

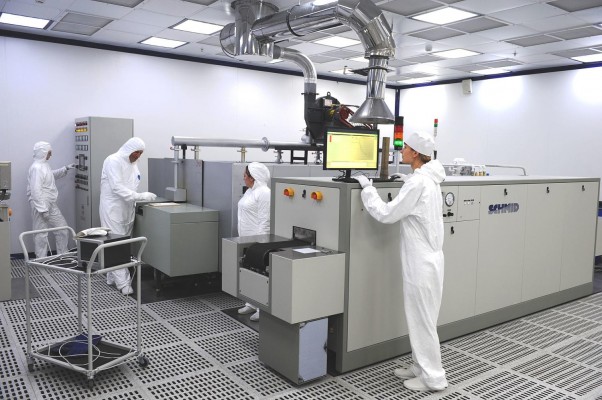

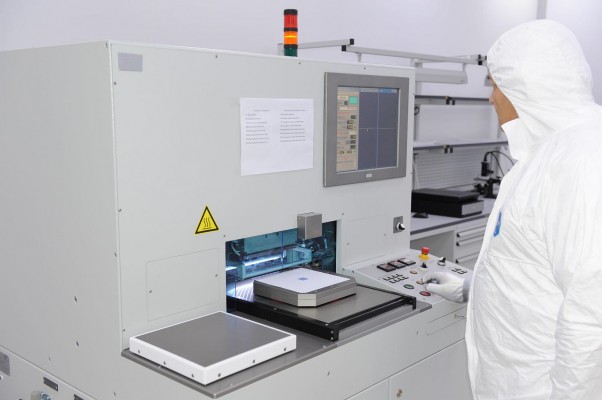

Производство керамических 3D структур



С учетом факторов, определяющих вес, габариты и время наработки на отказ электронных изделий, в таких направлениях электроники, как бортовые СВЧ‑устройства, программно‑определяемые радиосистемы, микроэлектромеханические МЭМС‑системы, оптические сенсоры и преобразователи, достичь приемлемых параметров, особенно для тяжелых условий эксплуатации, без применения 3D-интеграции невозможно.



НПЦ СЭС оснащен технологиями производства 3D‑интегрированных подложек из керамики низкотемпературного обжига LTCC Low Temperature Co-fired Ceramic до 60 слоев с предельными габаритами 160×160 и толщиной до 12 мм.

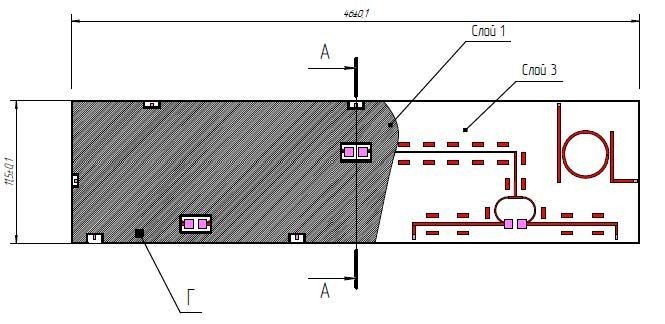

Конструкторско-технологическая подготовка



Для оперативного взаимодействия с заказчиками создан конструкторско-технологический отдел КТО. Инженерный центр принимает исходную КД в любых CAD форматах и совместно с заказчиком детализирует требования к будущей продукции.

Практикуется совместное EM моделирование, изготовление макетов и пробных партий для предварительных испытаний новой техники.

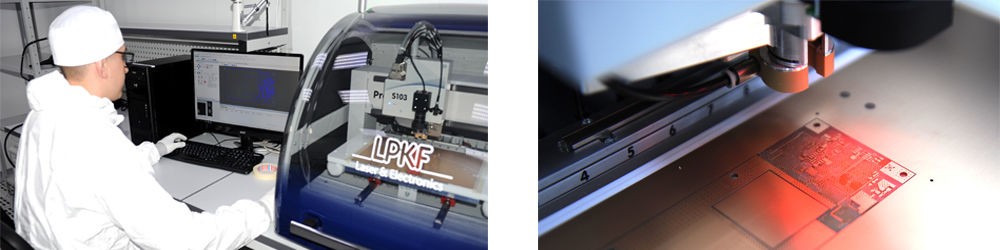

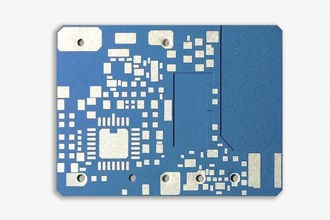

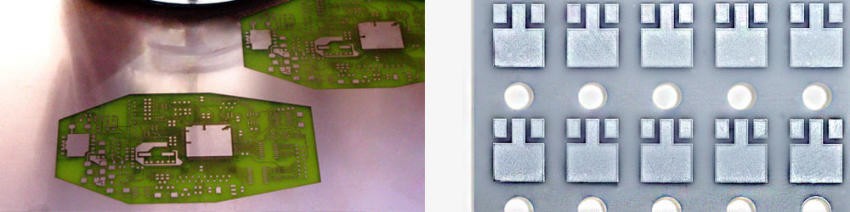

Изготовление прототипов плат на СВЧ материалах



Услуги включают:

  • Механическое прототипирование
  • Лазерное прототипирование

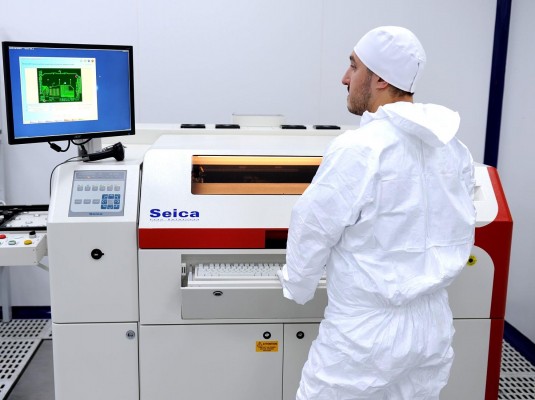

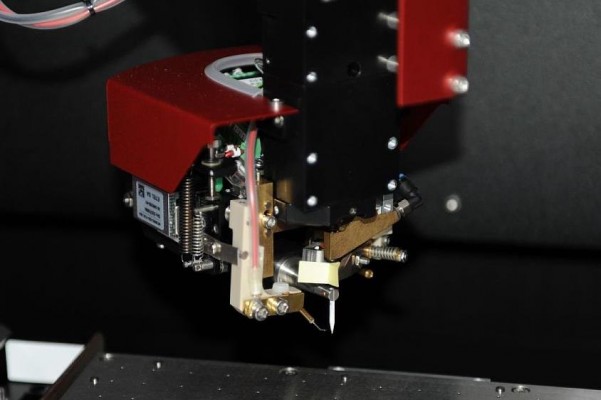

Внутрисхемный контроль



Наша компания предлагает проведение внутрисхемного электрического контроля изделий заказчика.

Контроль осуществляется на передовом оборудовании производства компании Seica Spa (Италия). В рамках данной работы мы готовим программу тестирования и согласовываем с заказчиком все особенности.

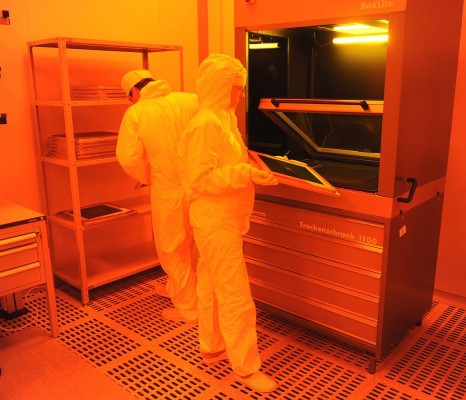

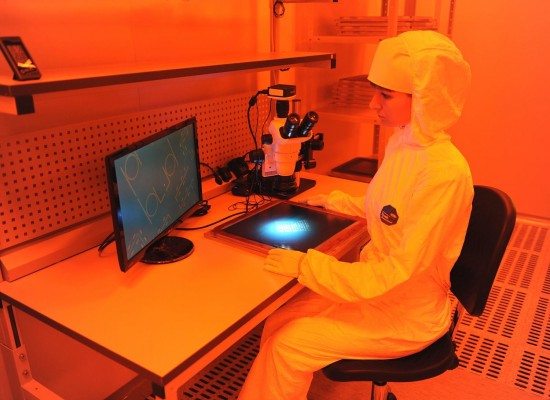

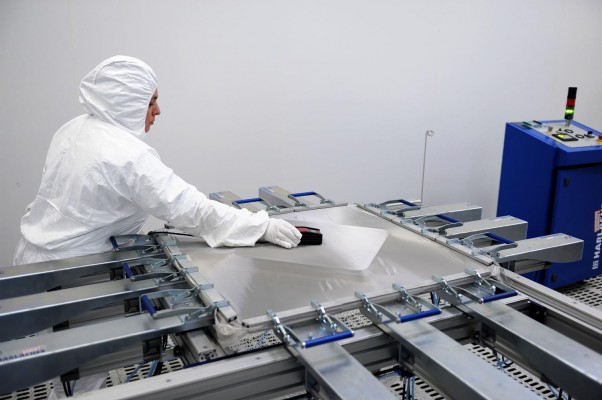

Производство сетчатых трафаретов



Мы оказываем услуги по производству сетчатых трафаретов любой сложности.

Все трафареты изготавливаются на самом современном оборудовании и проходят 100% выходной контроль.

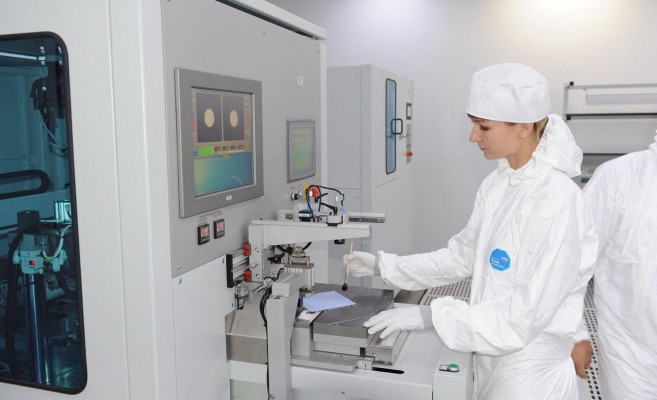

Почему нас выбирают

Полный цикл производства микросборок: от производства 3D-интегрированной подложки из керамики до герметизации в различных средах

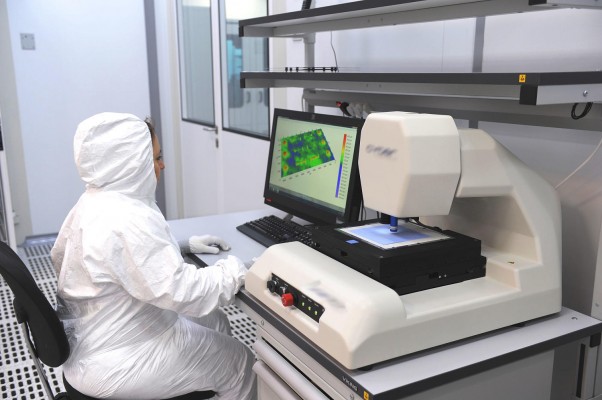

100% контроль на всех этапах производства

О компании

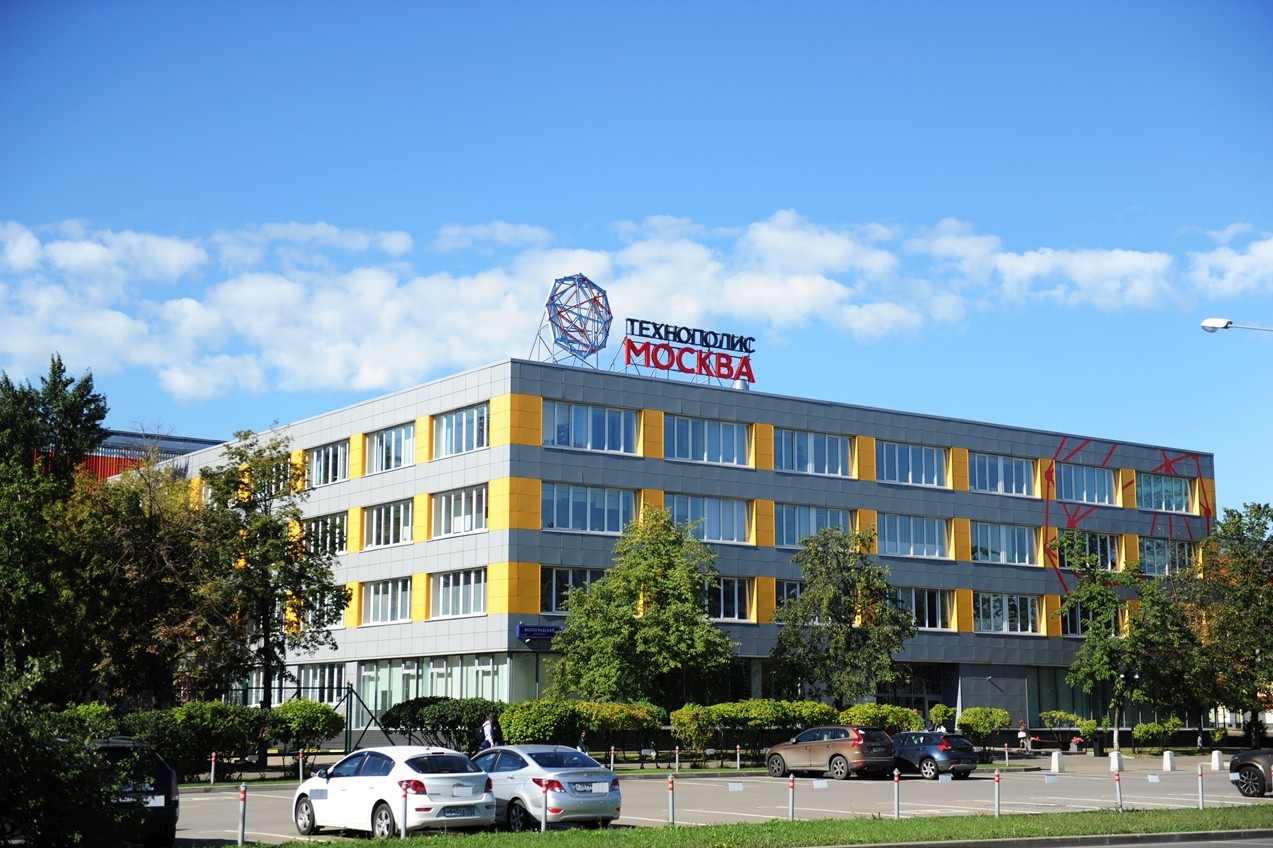

Производство НПЦ СЭС располагается на территории «Технополис Москва», кластер микроэлектроники. Технологическими участками занято 1000 кв. м «чистых помещений», 700 кв. м из которых имеют чистоту класса 7 ИСО по ГОСТ ИСО 14644-1-2002.

Наряду с производством традиционных плоских 2Dструктур на керамических и полимерных материалах, НПЦ СЭС оснащен технологиями производства 3Dинтегрированных подложек из низкотемпературной керамики. НПЦ СЭС обладает полным технологическим циклом изготовления микромодулей на многослойной (до 60 слоев) керамике с предельными габаритами 160×160 мм и толщиной до 12 мм.
