Про качество и количество

0 | 233

Алексей Телегин

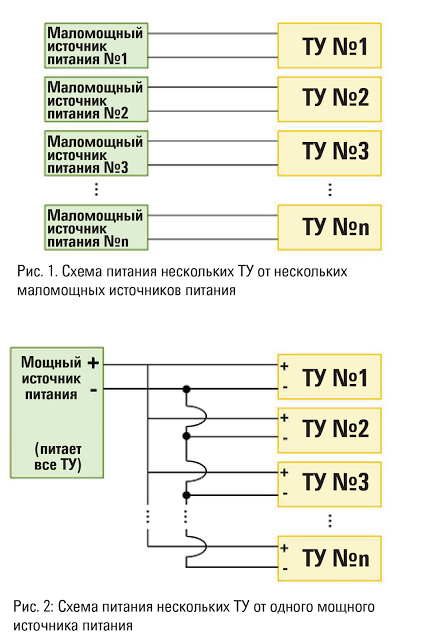

    Если вам нужно одновременно подать питание на несколько тестируемых устройств (ТУ), вы можете использовать несколько маломощных источников питания для питания каждого отдельного ТУ (рис. 1) или один мощный источник питания для питания всех ТУ одновременно (рис. 2). Каждый из этих вариантов имеет свои достоинства и недостатки. При подробном рассмотрении преимущества нескольких маломощных источников питания превосходят числом преимущества одного мощного источника.



Преимущества выбора нескольких маломощных источников питания

    Выбор нескольких маломощных источников питания обеспечивает:

  • Измерение токов потребления отдельных ТУ без дополнительного оборудования;

  • Контроль напряжения отдельных ТУ;

  • Отключение отдельные ТУ в случае их отказа;

  • Обеспечение гальванической развязки отдельных ТУ за счёт реле, установленных в источнике питания;

  • Отсутствие влияние пускового тока одного ТУ на напряжение питания другого ТУ;

  • Отсутствие влияния отказа одного ТУ на тестирование другого ТУ;

  • Влияние только на одно ТУ при отказе источника питания.



Преимущества выбора одного мощного источника питания

    Такой выбор приводит к:

  • Меньшей стоимости оборудования;

  • Необходимости калибровки только одного источника питания.



О недостатках каждого из выборов

    Недостатки нескольких маломощных источников питания сводятся к тому, что суммарная стоимость всех источников оказывается больше необходимой, и большее число источников дольше калибровать. Недостатки одного мощного источника питания заключаются в том, что он не дает ни одного из преимуществ, перечисленных для маломощных источников питания.



Думайте сами, решайте сами

    Как видите, несколько маломощных источников питания имеют больше преимуществ, чем один мощный источник. В случае одного мощного источника питания можно включить последовательно с каждым ТУ амперметр и реле, однако это значительно увеличит стоимость системы. Если ваша задача не требует отдельного контроля питания каждого ТУ, то, вероятно, вы можете использовать схему с одним большим источником питания. В противном случае используйте несколько маломощных источников питания, чтобы получить характеристики, измерительные функции и гибкость, необходимые для тестирования ваших ТУ.

    Ссылка на блог по источникам питания Keysight Technologies:

Материалы предоставлены Группой компаний "Диполь": https://www.dipaul.ru
