Способы подавления электромагнитных помех импульсного DC / DC-преобразователя
Импульсные DC / DC-преобразователи являются источником электромагнитных помех, влияющих на работу системы. Разработчикам устройств доступен ряд методов, в том числе оптимизация топологии печатной платы и правильное размещение элементов схемы, позволяющих снизить уровень излучаемых помех без использования экранирования. В статье на примере микросхемы трансивера CA-IS3092W от компании Shanghai Chipanalog Microelectronics рассмотрены способы подавления излучаемых электромагнитных помех встроенного импульсного DC / DC-преобразователя.
Микросхема CA-IS3092W представляет собой гальванически развязанный трансивер RS-485 / RS-422 со встроенным изолированным импульсным DC / DC-преобразователем, выходное напряжение которого (VISO) может составлять 3 или 5 В (рис.1). Управление выходным напряжением осуществляется посредством переключения вывода SEL, максимальный ток нагрузки может достигать 100 мА. Встроенный DC / DC-преобразователь содержит трансформатор небольших размеров, генератор тактовых импульсов работает на частоте около 70 МГц.

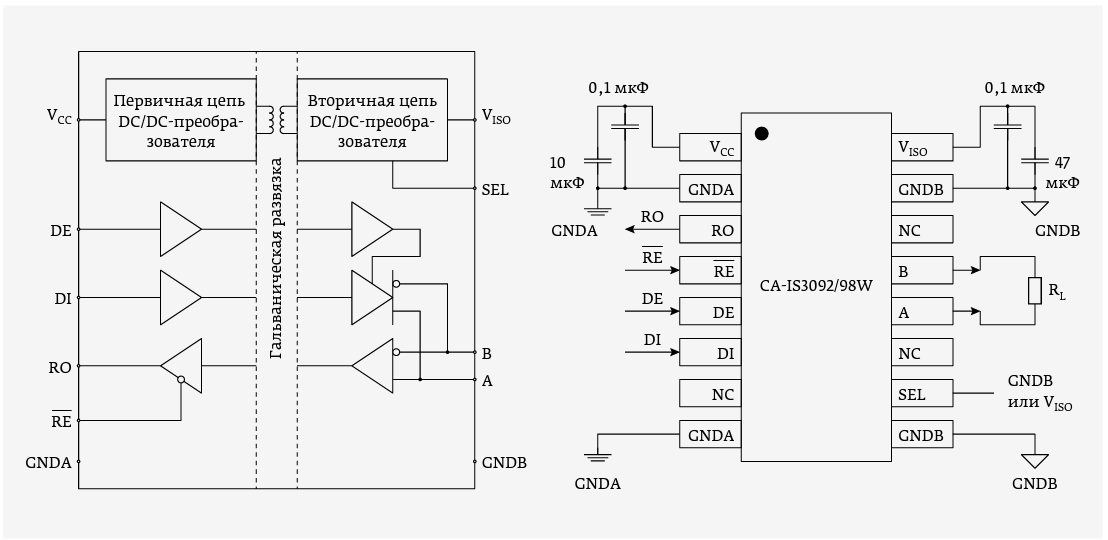

Рис. 1. Блок-схема и схема включения CA-IS3092W
Известно, что изменение токов большой величины за короткий промежуток времени (di / dt) является одной из причин возникновения электромагнитных помех. Путем оптимизации топологии печатной платы, а также с помощью других методов можно добиться снижения уровня излучаемых электромагнитных помех для CA-IS3092W до значений, соответствующих стандарту EN55032 class A без использования металлического экрана.
Сшивающие конденсаторы
Источником электромагнитных помех является не только генератор тактовых импульсов, но также встроенный микротрансформатор. Как правило, трансформатор имеет паразитную межобмоточную емкость, через которую во вторичную цепь проникают переменные токи. В случае отсутствия пути возврата в первичную цепь эти токи становятся синфазными, образуя дипольную антенну между выводами VISO и GNDB, которая в свою очередь может являться источником излучаемых электромагнитных помех.
При использовании микросхемы CA-IS3092W можно реализовать необходимые меры для минимизации электромагнитных помех. Сшивающие Y-конденсаторы между землей первичной цепи (GNDA) и землей вторичной цепи (GNDB) обеспечивают возврат токов в первичную цепь DC / DC-преобразователя, что значительно снижает уровень излучаемых помех (рис. 2, 3). Конденсаторы с бóльшей емкостью могут усилить этот эффект, а в случае необходимости повышения изоляционных свойств DC / DC-преобразователя применяется схема без сшивающих конденсаторов.

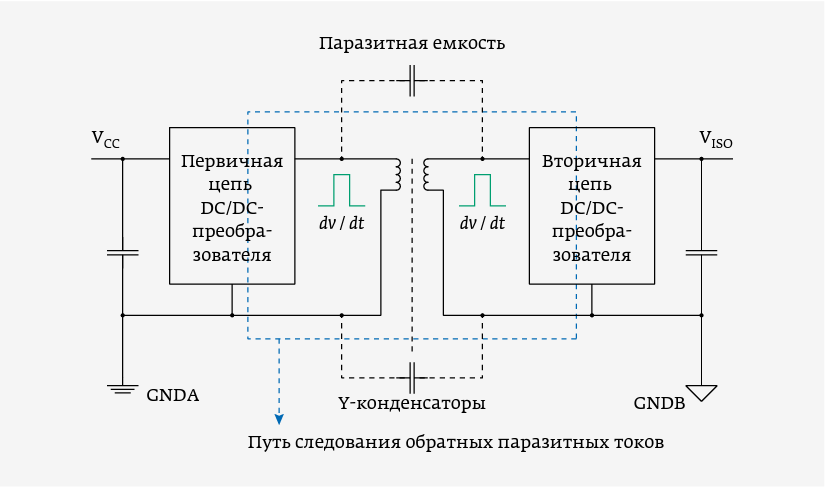

Рис. 2. Путь следования обратных паразитных токов и сшивающие Y-конденсаторы в CA-IS3092W

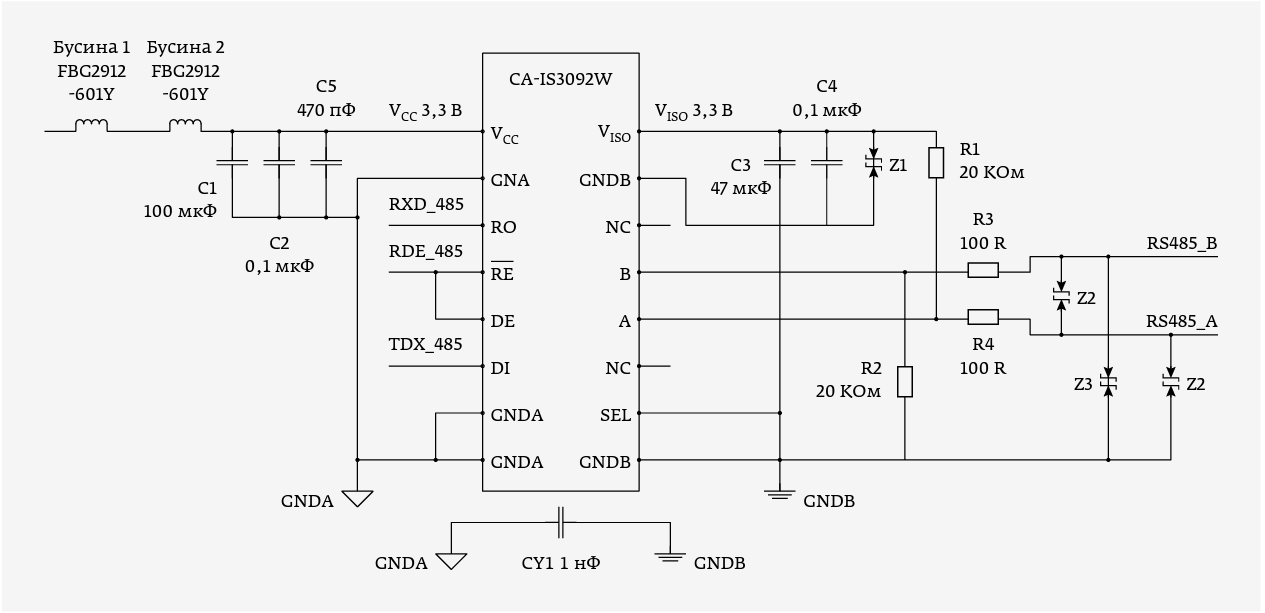

Рис. 3. Схема включения CA-IS3092W со сшивающим конденсатором между GNDA и GNDB
Для усиления эффекта подавления электромагнитных помех рекомендуется применять конденсаторы, созданные с использованием многослойной структуры печатной платы. Два сигнальных металлизированных слоя печатной платы достаточно большой площади образуют конденсатор. Такой конденсатор имеет чрезвычайно низкую распределенную индуктивность и улучшенные частотные характеристики.
Емкость конденсатора рассчитывается следующим образом: C = εr · ε0 · S / d, где εr – относительная диэлектрическая проницаемость среды между металлизированными слоями (для материала FR4 εr ≈ 4,5), ε0 – абсолютная диэлектрическая проницаемость вакуума, равная 8,854 * 10–12 Ф / м, S – площадь перекрывающихся металлизированных слоев конденсатора, d – расстояние между слоями.
Для конденсатора емкостью 181,9 пФ достаточно иметь толщину металлизированного слоя 1 oz, площадь перекрывающихся слоев S = 0,0022 м2, расстояние между слоями d не должно быть менее 0,4 мм: C = 4,5 · 8,544 · 0,0022 / 0,000465 = 181,9 пФ.
Вариант сшивающего конденсатора, сформированного в печатной плате между перекрывающимися шинами GNDA и GNDB, показан на рис. 4. Возможна также реализация сшивающего конденсатора плавающего типа (рис. 5). Суммарная сшивающая емкость в этом случае может быть рассчитана, как сумма параллельно включенных конденсаторов C1 и С2.

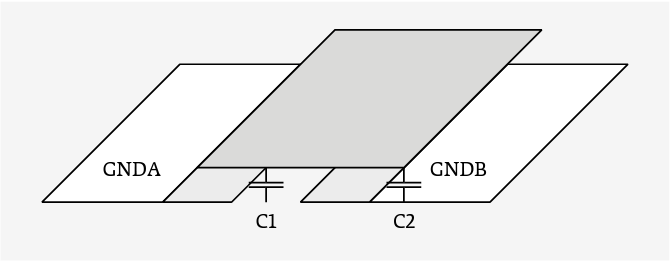

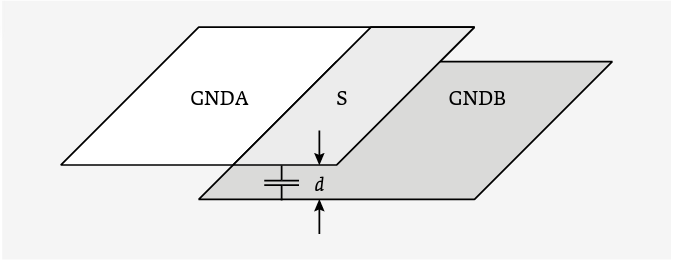

Рис. 4. Сшивающий конденсатор между GNDA и GNDB Рис. 5. Сшивающий конденсатор плавающего типа
Многочисленные эксперименты показывают, что использование сшивающих конденсаторов между GNDA и GNDB помогает радикально снизить уровень излучаемых электромагнитных помех.
Накопительные и развязывающие конденсаторы
Размер токовых контуров, по которым циркулируют токи, прямо пропорционален силе электромагнитного излучения. По этой причине необходимо по возможности уменьшать длину проводников на печатной плате. Накопительные конденсаторы номиналом 10 мкФ рекомендуется располагать дальше от входов, в то время как развязывающие конденсаторы должны быть как можно ближе к Vcc и VISO (рис. 6).

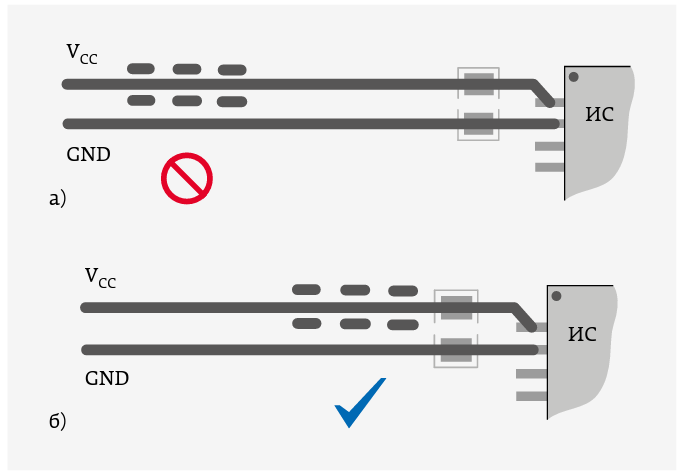

Рис. 6. Расположение развязывающих конденсаторов: а – неправильное; б – правильное
Переходные отверстия желательно размещать снаружи конденсаторов, а не прямо на дорожках питания между выводами Vcc или VISO. Если площадь печатной платы позволяет, рекомендуется увеличить количество переходных отверстий, чтобы обеспечить параллельное соединение и снизить общее влияние паразитных индуктивностей переходных отверстий (рис. 7).

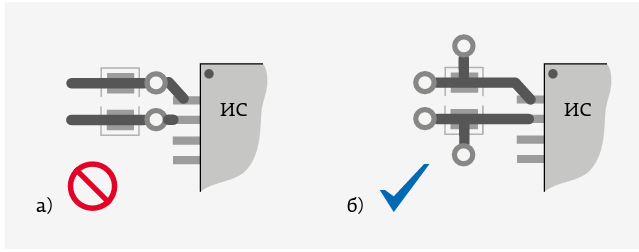

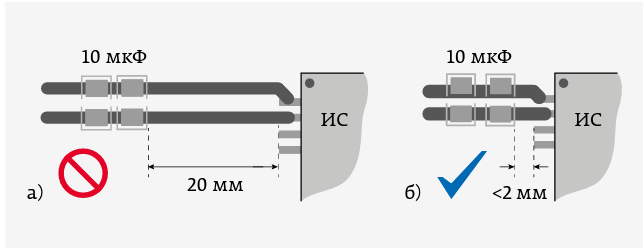

Рис. 7. Размещение переходных отверстий: а – неправильное; б – правильное
Рекомендуется использовать конденсаторы типа MLCC с рабочей частотой, кратной примерно 70 МГц. Для расширения частотного диапазона можно использовать сразу несколько развязывающих конденсаторов различной емкости.
Применение ферритовых бусин
Ферритовые бусины различных типов характеризуются разными частотными свойствами. Узкополосные бусины отличаются быстрым откликом в определенном узком спектре частот и подходят для шумоподавления в узкой полосе частот. Широкополосные бусины характеризуются относительно широким частотным диапазоном. В любом случае все ферритовые бусины имеют свойства высокочастотного резистора – пропускают полезный низкочастотный сигнал, а нежелательный высокочастотный сигнал преобразуют в рассеиваемую тепловую энергию.
На рис. 8 представлены частотные характеристики ферритовой бусины MU1005-601Y от Burns.

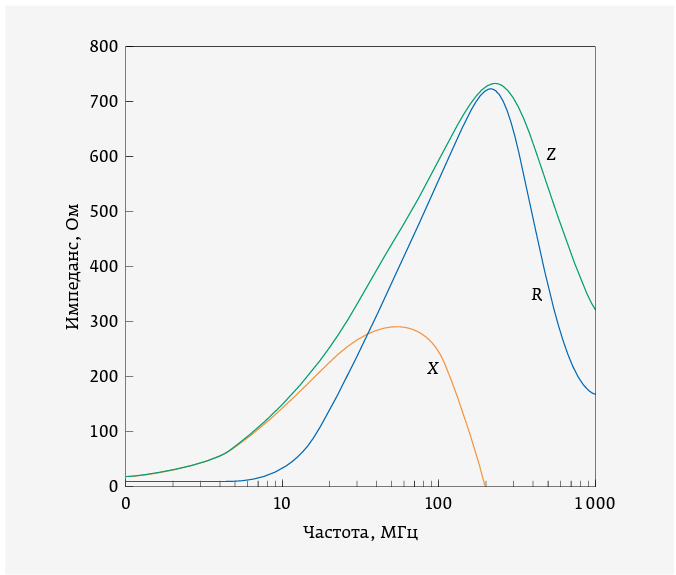

Рис. 8. Частотные характеристики ферритовой бусины MU1005-601Y
Ферритовые бусины должны быть расположены как можно ближе к источнику нежелательных высокочастотных помех. Если подавление высокочастотной составляющей недостаточное, можно включать бусины последовательно (рис. 9). Для расширения спектра подавления возможно объединение бусин с разными частотными характеристиками.
Рис. 9. Расположение ферритовых бусин: а – неправильное; б – правильное
ООО «Теллур Электроникс» является официальным дистрибьютором Shanghai Chipanalog Microelectronics Co., Ltd
Copyright © 2021, Chipanalog Incorporated, перевод М. Токарь.
Статья впервые опубликована в журнале "ЭЛЕКТРОНИКА: НТБ" № 2 за 2022 год.
