Сравнение новых генераторов микроволновых сигналов АкмеТех / AkmeTech с зарубежными аналогами

10 | 533


AkmeTech (АкмеТех) – российская торговая марка высокотехнологичного оборудования, в которой представлены измерительные приборы приборы: анализаторы спектра и сигналов диапазоне до 90 ГГц, генераторы сигналов и анализаторы цепей до 67 ГГц, портативные анализаторы до 40 ГГц, расширители диапазона до 1,1 ТГц.



В данной статье мы рассмотрим преимущества аналоговых генераторов сигналов серии ATGA1000A AkmeTech, а также сравним их с близкими по характеристиками генераторами сигналов N5183B от Keysight, SMA100B от Rohde&Schwarz и серией APULN от AnaPico.



Одноканальные генераторы сигналов ATGA1000A марки АкмеТех





Генераторы AkmeTech серии ATGA1000A представляют собой мощные генераторы микроволновых сигналов со сверхнизким фазовым шумом. Серия, в зависимости от модификации, охватывает частоты от 5 кГц до 3, 6, 12, 24, 40, 45 и 67 ГГц с частотным разрешением до 0,001 Гц и имеет функцию узкой импульсной модуляции с минимальной длительностью импульса 50 нс. Генераторы имеют один из лучших в отрасли, сверхнизкий индекс фазового шума: <-132 дБн/Гц (при 10 ГГц, смещение 10 кГц, типовое значение), подходят для применений, требующих чрезвычайно чистых радиочастотных сигналов, и могут превосходно дополнять требовательные компоненты, модули и системы, а также задачи тестирования в области полупроводников, радиолокации, квантовой, спутниковой связи, беспроводной связи и т.д. Источники микроволнового сигнала со сверхнизким фазовым шумом серии АкмеТех ATGA1000A обладают выдающимися характеристиками в областях применения, требующих превосходного фазового шума, высокой и стабильной выходной мощности. Это малошумящие источники чистого микроволнового сигнала, которые можно использовать в качестве опорного генератора.

Особенности СВЧ генераторов сигналов ATGA1000A AkmeTech:

  • Низкий уровень фазовых шумов и гармонических составляющих;
  • Высокая степень интеграции, компактный размер;
  • Возможность использования в автоматизированных измерительных системах;
  • Интуитивно понятный интерфейс пользователя.

Области применения источников микроволнового сигнала серии ATGA1000A АкмеТех:

  • Тестирование АЦП/ЦАП;
  • Замена гетеродина (LO);
  • Тестирование приемников;
  • Применение в автоматизированных измерительных системах;
  • Тестирование базовых станций;
  • Использование в метрологических лабораториях.



Приступим непосредственно к сравнению.

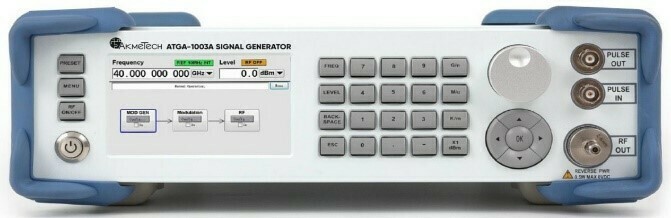

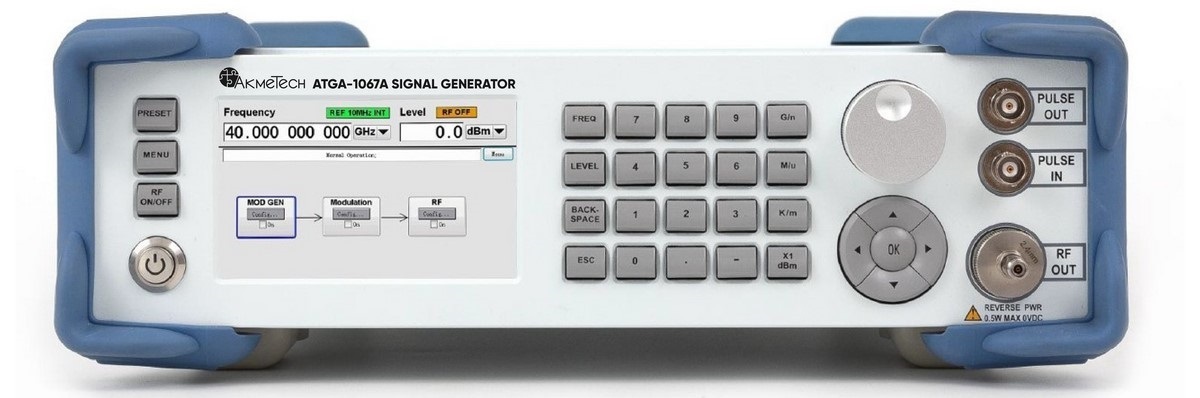

ATGA1000A AkmeTech

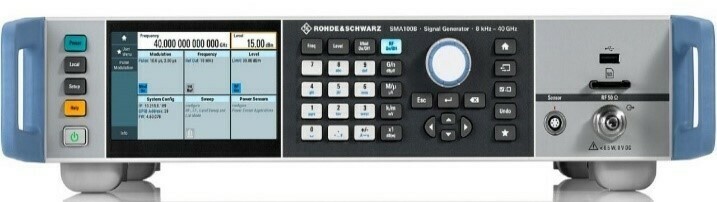

SMA100B Rohde&Schwarz



N5183B Keysight

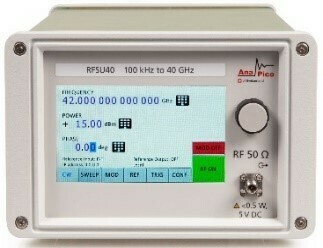

APULN AnaPico





Технические характеристики

ATGA1000A AkmeTech

SMA100B Rohde&Schwarz

N5183B Keysight

APULN AnaPico

Диапазон частот

от 5 кГц до 3, 6, 12, 24, 40, 45 и 67 ГГц

от 8 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц, 50 ГГц или 67 ГГц

от 9 кГц до 13 ГГц, 20 ГГц, 31,8 ГГц или 40 ГГц

от 8 кГц до 6 ГГц, 12 ГГц, 20 ГГц, 26 ГГц, 40 ГГц

Фазовый шум

<-130 дБн/Гц  (при 10 ГГц, смещение 10 кГц, тип.);

<-122 дБн/Гц (при 10 ГГц, смещение 1 кГц, тип.);

! Опция SLN002

<–132 дБн/Гц (при 10 ГГц, смещение 10 кГц, тип.);

<-120 дБн/Гц (при 10 ГГц, смещение 1 кГц, тип.);

! Опция R&S SMAB-B711(N)

<-129 дБн/Гц (при 10 ГГц, смещение 10 кГц, тип.);

<-116 дБн/Гц (при 10 ГГц, смещение 1 кГц, тип.);

! Опция UNY





                            <-108 дБн/Гц (при 10 ГГц, смещение 1 кГц, тип.);     ! Опция LN

Максимальная выходная мощность

 +18 дБм (при 20 ГГц)



! Опция SHP002

+35 дБм (при 20 ГГц)



! Опции R&S SMAB-B150/-B167/ -B150N/-B167N с опциями R&S SMAB-B150N/-B167N/-K38/-K40

 +19 дБм (при 20 ГГц)

! Опция 513/520 с опциями 1EA и 1E1

+21 дБм (при 20 ГГц)



! Опция PE/ PE2

Подавление гармонических составляющих

<-75 дБн (при 10 МГц ~ 1 ГГц)

! Опция FSP-LFB002

<-60 дБн (свыше 10 МГц)

! Опции R&S SMAB-B103/-B106 с опцией R&S SMAB-B32

<-54 дБн (при 9 кГц ~ 200 МГц)

<-40 дБн (при 10 МГц~6 ГГц)



Подавление негармонических составляющих

<-80 дБн (при 10 ГГц)

<-82 дБн (при 10 ГГц)

! Опция R&S SMAB-B711(N)

<-75 дБн (при 10 ГГц)

! Опция UNY

<-80 дБн (при 10 ГГц)

Подавление в паузе

>80 дБ

>80 дБ

>80 дБ

>80 дБ

Минимальная длительность импульса

50 нс

! Функция узкой импульсной модуляции

20 нс

20 нс

20 нс

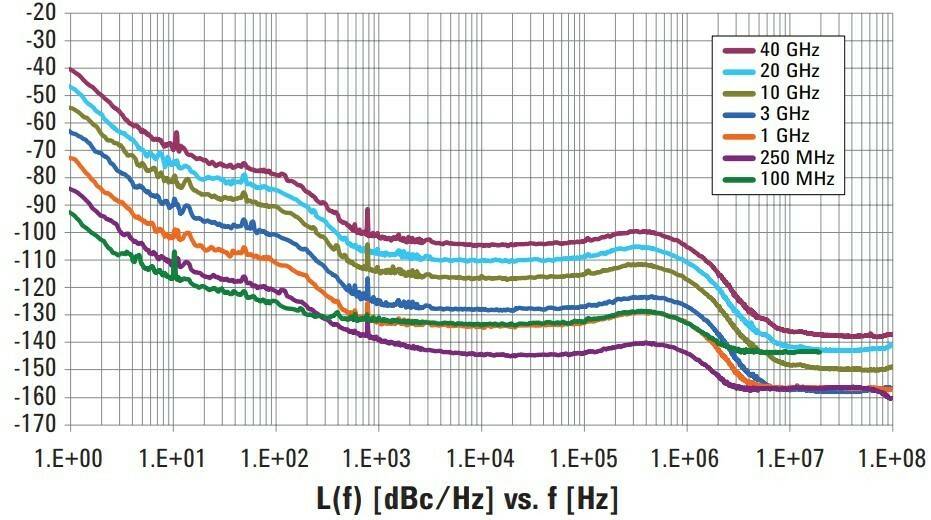

Сравнение характеристик однополосного фазового шума:

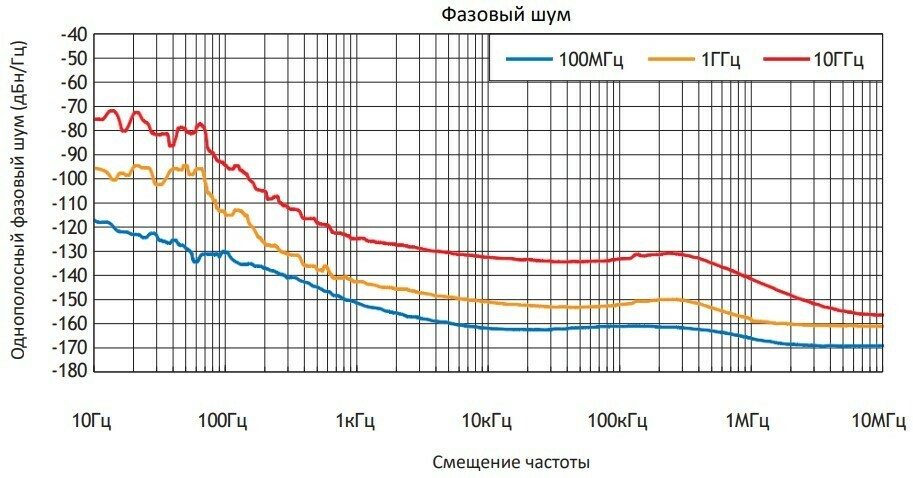

ATGA1000A AkmeTech

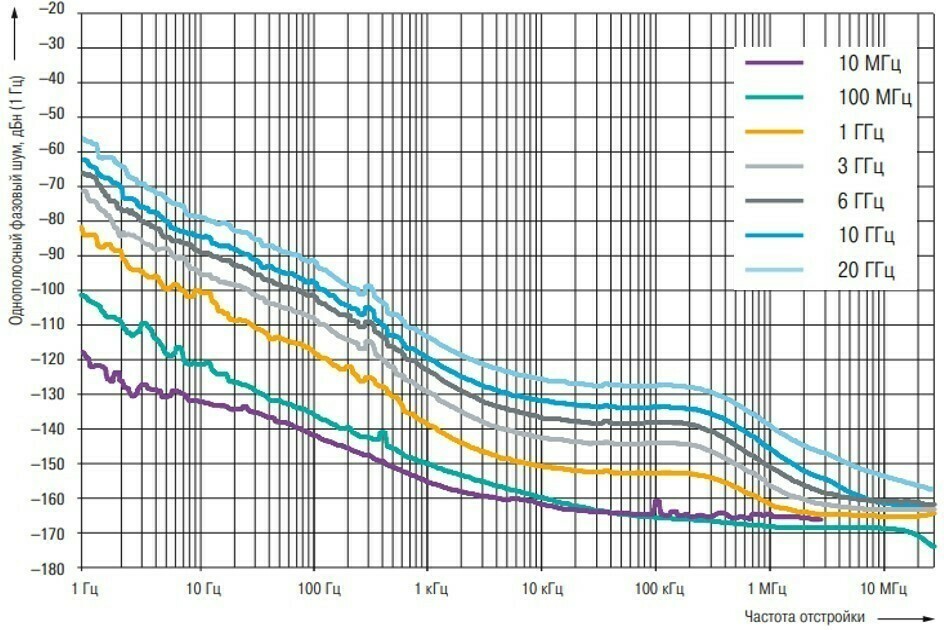

SMA100B Rohde&Schwarz



N5183B Keysight

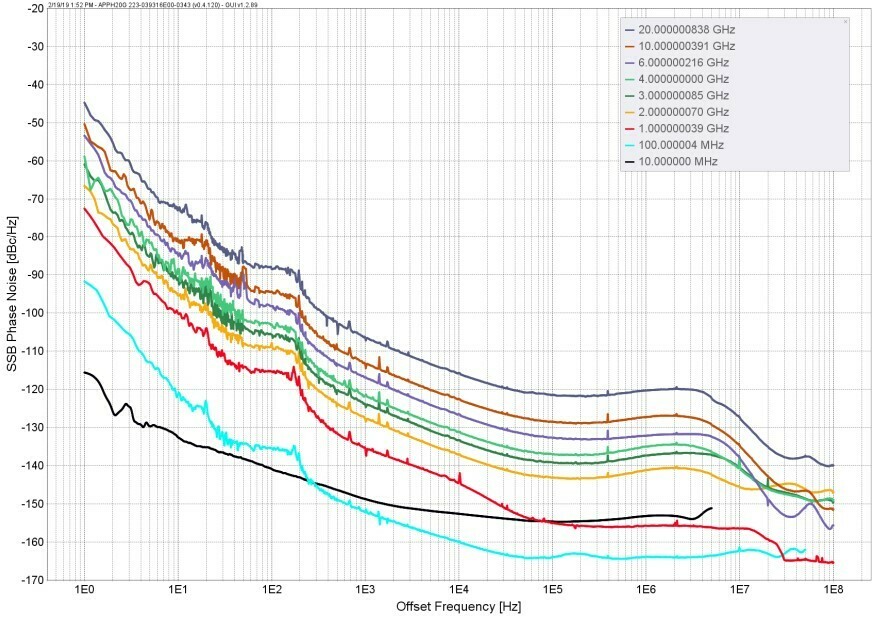

APULN AnaPico



Как мы видим, генераторы микроволновых сигналов серии ATGA1000A от российского бренда АкмеТех обладают превосходными характеристиками, а также в ближайшее время будут внесены в ГОСРЕЕСТР средств измерений. При этом генераторы ATGA1000A являются отличной альтернативой одноканальным генераторам ведущих западных производителей, чьи поставки связаны с огромными санкционными рисками.



Ознакомиться «вживую» с прибором и попробовать его в действии Вы можете в Демо-лаборатории АКМЕТРОН (в Московском офисе по адресу ул. Рабочая, 93). Чтобы записаться на демо, пожалуйста, свяжитесь с инженерами АКМЕТРОН по телефону +7 (495) 252-00-96 или по электронной почте akm@akmetron.ru.
