Технопедия Протех - Удаление защитной пленки с нержавеющей стали с применением УЗВ

5 | 936


К нам обратилась компания ООО «НТФ Техно-Альянс Электроникс», производитель паяльного оборудования Термопро, со следующей проблемой:

Корпуса впускаемых изделий производятся из нержавеющей стали, которая покрыта защитной пленкой во избежание царапин. После лазерной резки пленка пригорает и ее удаление с поверхности становится крайне трудоемким процессом. Так как Техно-Альянс Электроникс использует множество мелких сложнопрофильных деталей с большим количеством лазерной резки, операция снятия пленки занимает недопустимо большое время.

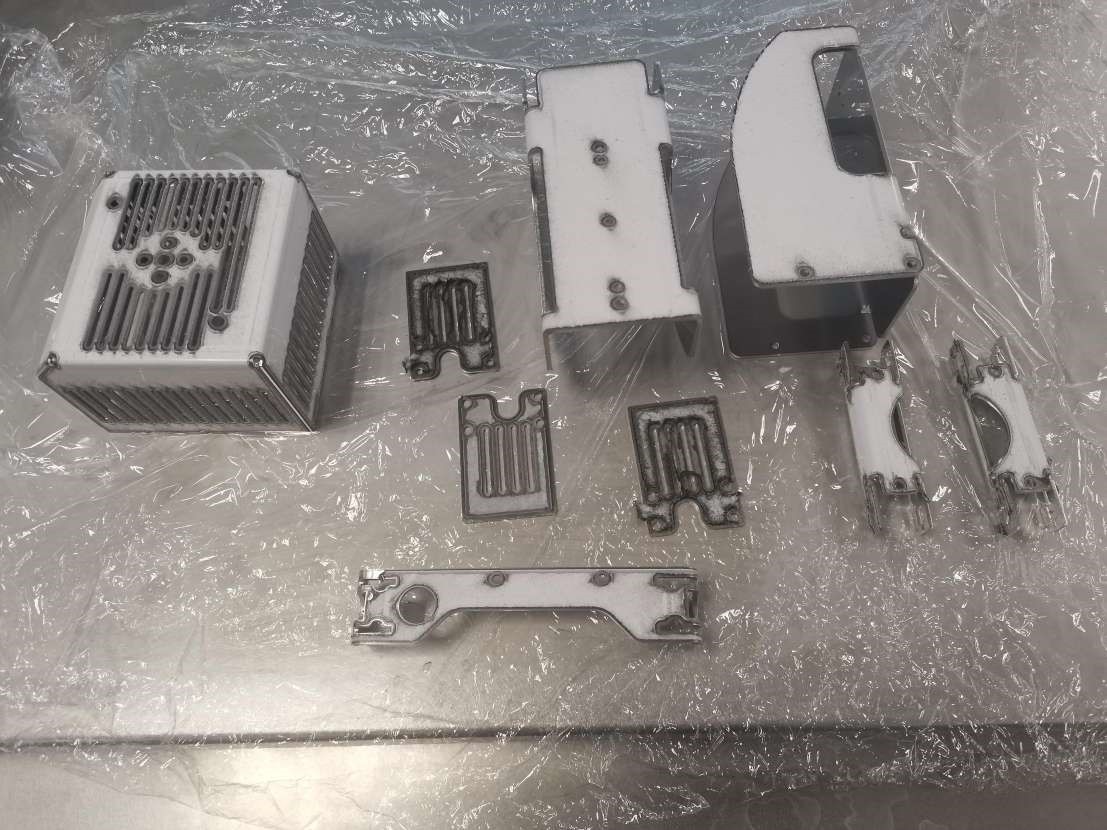

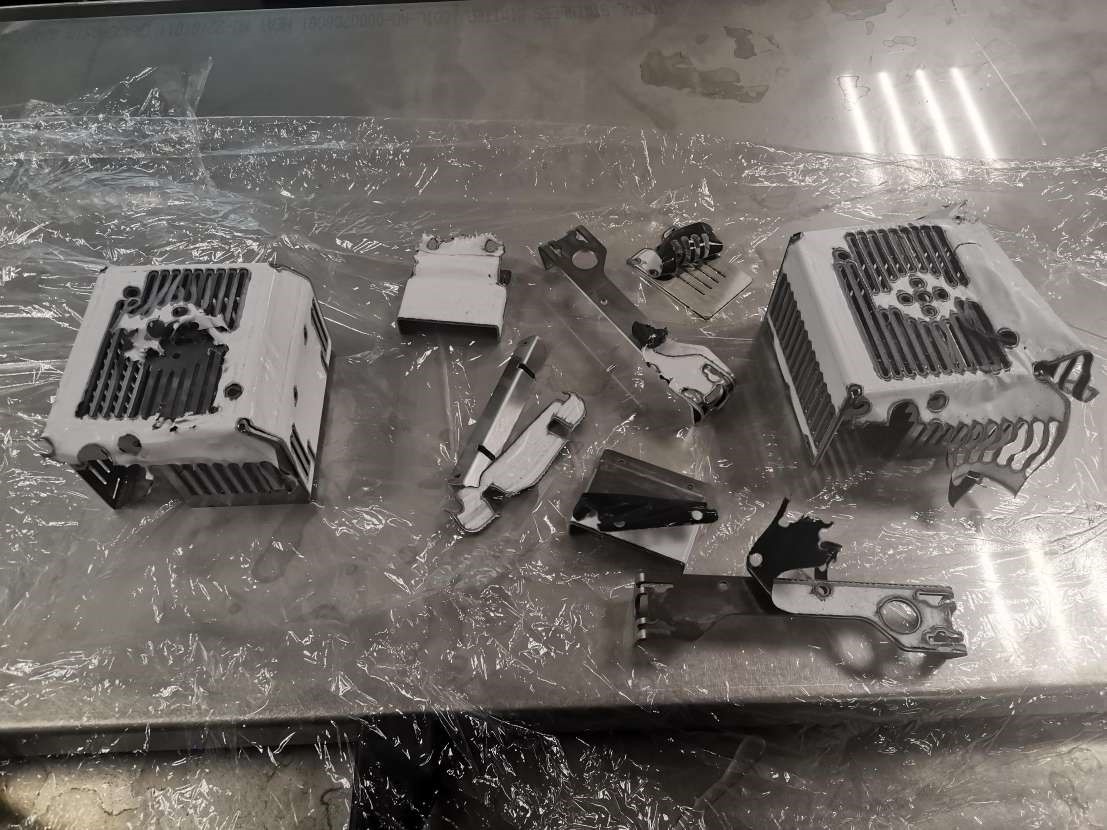

Рисунок 1: Вид деталей до очистки



Как видно на фотографии выше, пленка плотно прилегает к поверхности, имеет пригоревшие края не только по периферии деталей, но и во всех местах прохождения лазера. Так как это детали корпуса и окрашивание их не предполагается, механическое воздействие абразивами на поверхность не допустимо, так же как недопустимо сковыривание пленки твердыми предметами, так как внешний вид деталей может быть испорчен.

Подобных деталей поступает в цех по несколько сотен в месяц.

Решение, предложенное ООО «ПРОТЕХ»:

Ультразвуковая ванна Химсоник, 56 л. частота — 35 кГц, мощность генератора 1320 Вт, мощность нагревателя — 1200 Вт

ТМС — ХимТехПром-21

Температура жидкости — 60 гр., время воздействия ультразвука — от 25 минут., специальной оснастки не требуется, достаточно стандартной корзины, детали могут накладываться навалом.

ХимТехПром-21 не оказывает негативного воздействия на нержавеющую сталь, не меняет внешнего вида изделий.

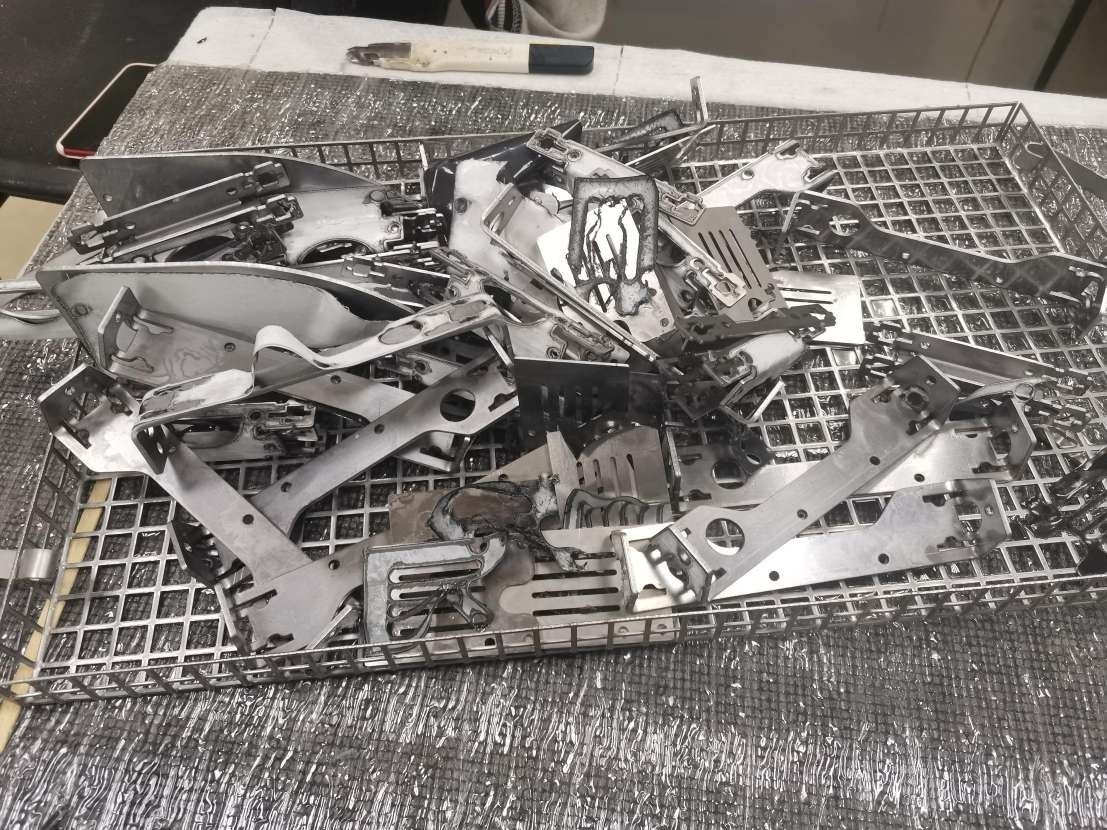

Рисунок 2: Корзина с деталями после уз-чистки



Ниже видно, что защитная пленка полностью отошла с поверхности деталей, для ее удаления не требуется ни дополнительных инструментов, ни усилий.

Пленка с большинства деталей остается плавать в ультразвуковой ванне, детали извлекаются полностью очищенными. Если защитная пленка осталась на поверхности, она практически полностью лишена адгезии и легко удаляется одним движением.

Рисунок 3: Пленка полностью отходит от поверхности



После обработки детали, при необходимости, можно ополоснуть от ТМС в теплой проточной воде.

Если у вас есть задачи по отмывке, ждем вас на нашем производстве по адресу: Москва, 5-й Донской пр-д д.15 стр 5, под.14.
