Учимся читать

2 | 1920

Алексей Телегин, rupower.tm.agilent.com


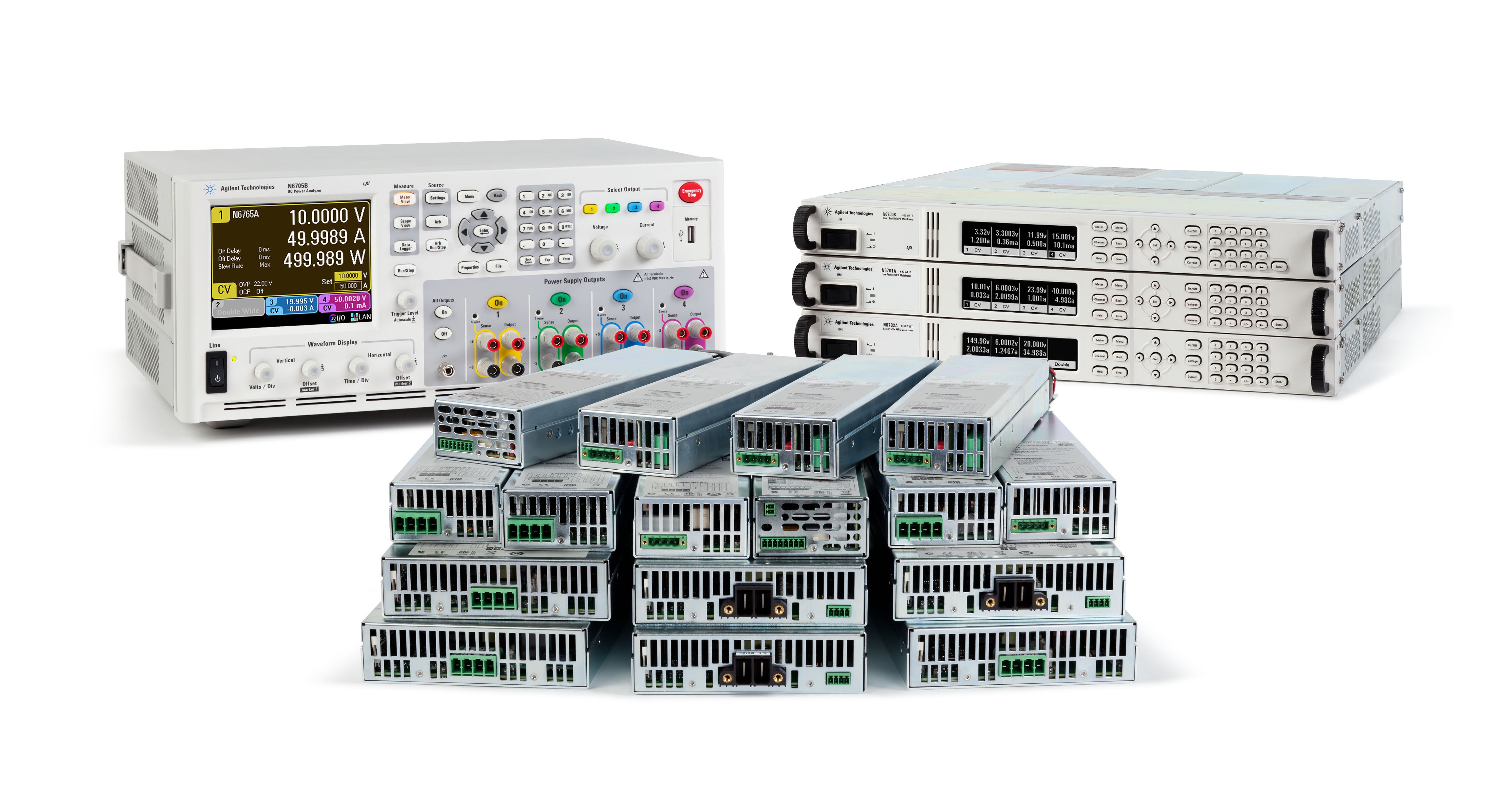

    Если вы хотите найти программируемый источник питания постоянного тока для питания тестируемого устройства (ТУ), вам потребуется выбрать прибор одного из множества производителей, представленных на рынке. Для упрощения процедуры рекомендуется предварительно ознакомиться с техническими характеристиками заинтересовавших вас источников питания. Следует иметь в виду, что в то время как представленные в спецификациях описания одних характеристик источников питания от разных производителей будут схожи между собой, описания других параметров могут существенно различаться. Чтобы быть уверенным, что при выборе источника питания принимаются во внимание нужные характеристики, необходимо хорошо представлять себе требования к питанию тестируемого устройства. Прежде всего, знать, какое максимальное входное напряжение, ток и мощность понадобятся для тестируемого устройства. Затем уточнить, нужно ли для питания ТУ динамическое напряжение и насколько точным должно быть напряжение на входе ТУ. И наконец, надо представлять, какие виды измерений, связанных с системой питания, нужно будет выполнять.

    Выяснив требования к питанию тестируемого устройства, стоит внимательно ознакомиться со спецификациями различных источников питания, чтобы найти прибор, удовлетворяющий потребностям испытаний. Скорее всего, при выборе источника питания будут рассматриваться следующие характеристики приборов:

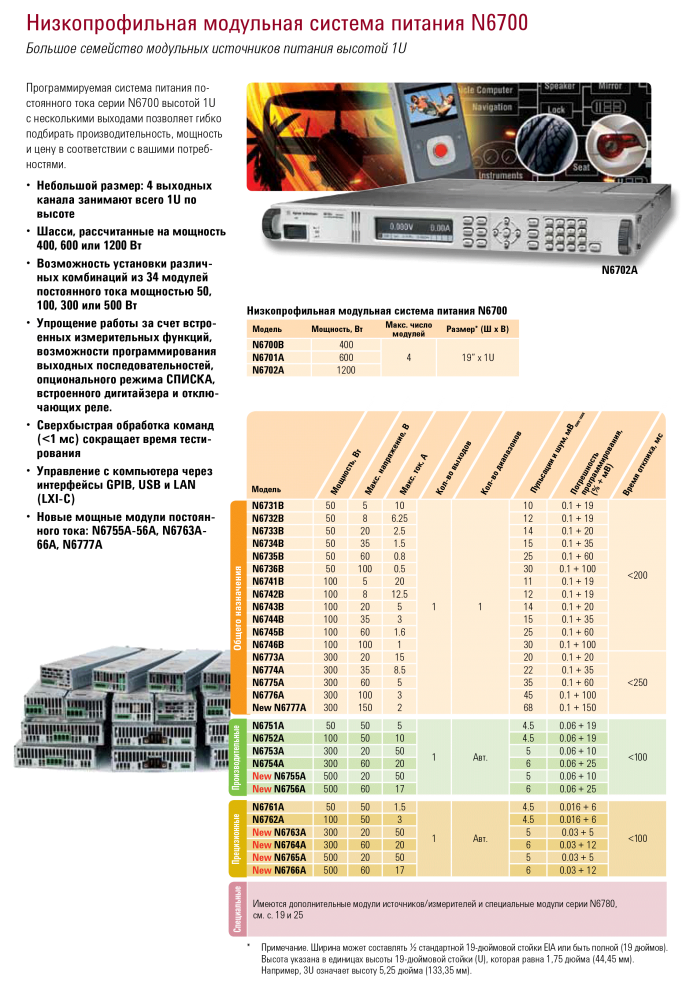

Номинальные выходные характеристики (DC output ratings)

    Показывает максимальные выходные значения напряжения, тока и мощности, обеспечиваемые данным источником питания. Проверьте, чтобы входные характеристики тестируемого устройства находились в этих пределах.

Уровень шума на выходе (Output ripple and noise)

    Характеристика описывает колебания выходного напряжения; обычно представлены пиковые (размах) или среднеквадратичные значения напряжения, выраженные в вольтах. Если тестируемое устройство восприимчиво к шумам, следует выбирать источник питания с низким уровнем шумов.



Нестабильность выходного напряжения по нагрузке (также может называться «влияние (эффект) нагрузки», Load regulation, Load effect)

    Данный параметр показывает, насколько меняется выходное напряжение в установившемся режиме при изменении нагрузки. Если вам нужно, чтобы напряжение на входе тестируемого устройства слабо изменялось при изменении тока ТУ, выбирайте источник питания с малой нестабильностью выходного напряжения по нагрузке.



Время восстановления в переходном режиме при изменении нагрузки (Load transient recovery time, Transient response time)

    Это время, которое требуется, чтобы выходное напряжение вошло в установленные пределы после изменения тока нагрузки. Если тестируемое устройство чувствительно к значительным кратковременным изменениям входного напряжения, следует выбирать источник питания с коротким временем восстановления.



Нестабильность выходного напряжения по сети (также может называться «влияние (эффект) сети питания», «нестабильность выходного напряжения по источнику» или «влияние источника», Source effect, Line effect, Source regulation, Line regulation)

   Параметр отражает, насколько меняется выходное напряжение в установившемся режиме при изменении напряжения сети переменного тока. Если вам нужно, чтобы напряжение на входе тестируемого устройства слабо изменялось при изменении напряжения сети переменного тока, выбирайте источник питания с малой нестабильностью выходного напряжения по сети.



Погрешность установки или программирования (Programming accuracy)

   Характеристика показывает, насколько выходное напряжение в установившемся режиме может отклоняться от запрограммированного (установленного) значения. Если вам нужно подавать на вход тестируемого устройства точно контролируемое напряжение, выбирайте источник питания с малой погрешностью программирования (в большинстве случаев «точность программирования» («погрешность программирования») определяет максимально возможную величину «ошибки программирования», поэтому предпочтителен прибор с минимальным значением этого параметра).



 Погрешность измерений (Measurement accuracy, Readback accuracy)

   Указывает, насколько результат измерения тока или напряжения в установившемся режиме может отклоняться от действительного значения. Если вам необходимо измерять ток или напряжение на входе тестируемого устройства с высокой точностью, выбирайте источник питания с малой погрешностью измерений (в большинстве случаев «точность измерений» определяет максимально возможную величину «ошибки (погрешности) измерений», поэтому следует использовать прибор с минимальным значением данного параметра).
