ООО "Макро ЕМС"

Просмотров: 2598

Контрактный производитель электроники с 2007 года. Собственный производственный комплекс в Санкт-Петербурге.

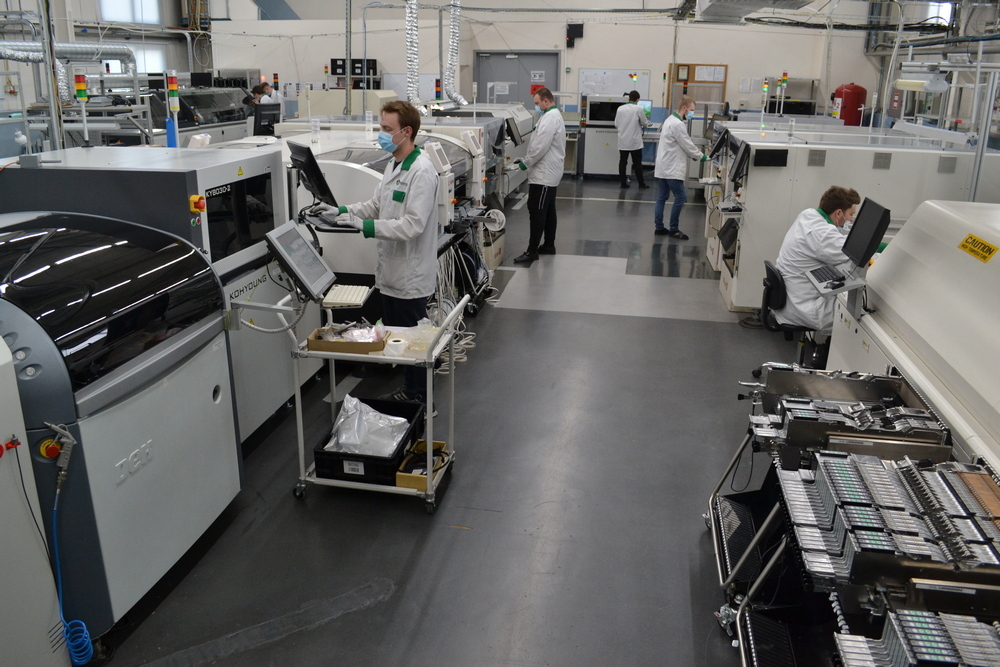

Две линии поверхностного монтажа производительностью более 200 000 компонентов в час. 100% контроль качества на автоматических оптических инспекциях и рентген-контроль.

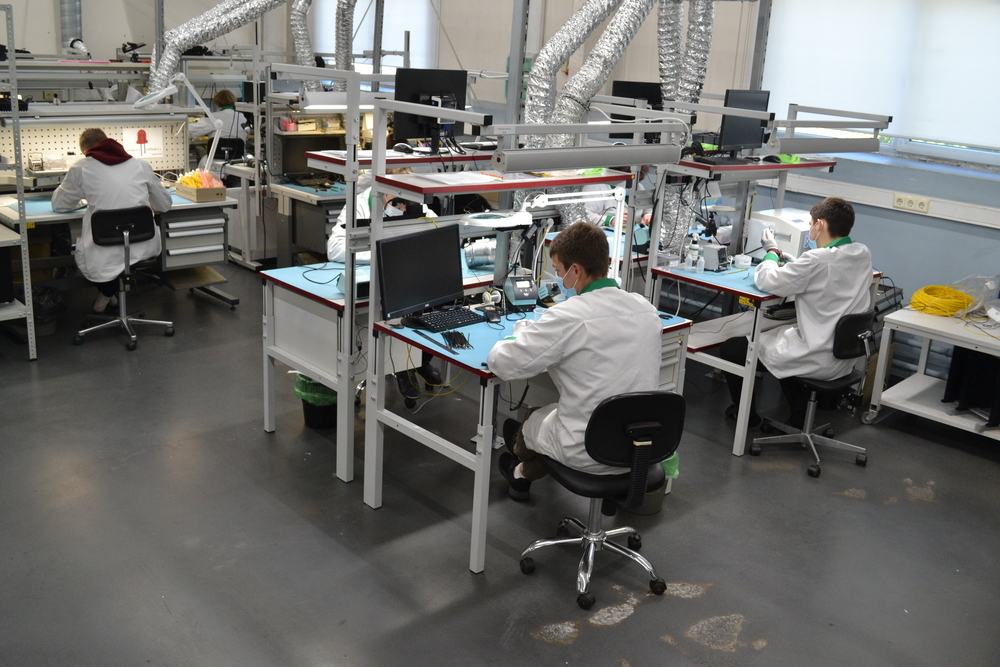

Участки ручного монтажа и механической сборки. Нанесение влагозащиты и заливка компаундом.

Поставка электронных компонентов по проектным ценам. Поставка печатных плат любой сложности.

Средне- и крупносерийные заказы.

Контакты

Россия, Санкт-Петербург, Гаражный проезд, д. 1И.
+7 812 3706070
contract_t@macrogroup.ru
Контакты по направлениям
закрыть
Копылова Анастасия Михайловна
Руководитель коммерческой службы КОКП Электроника Контрактное производство электроники Поставка печатных плат Контроль, испытания, исследования

Наши возможности

Выберите интересующие услуги, чтобы ознакомиться с возможностями компании

Контрактное производство

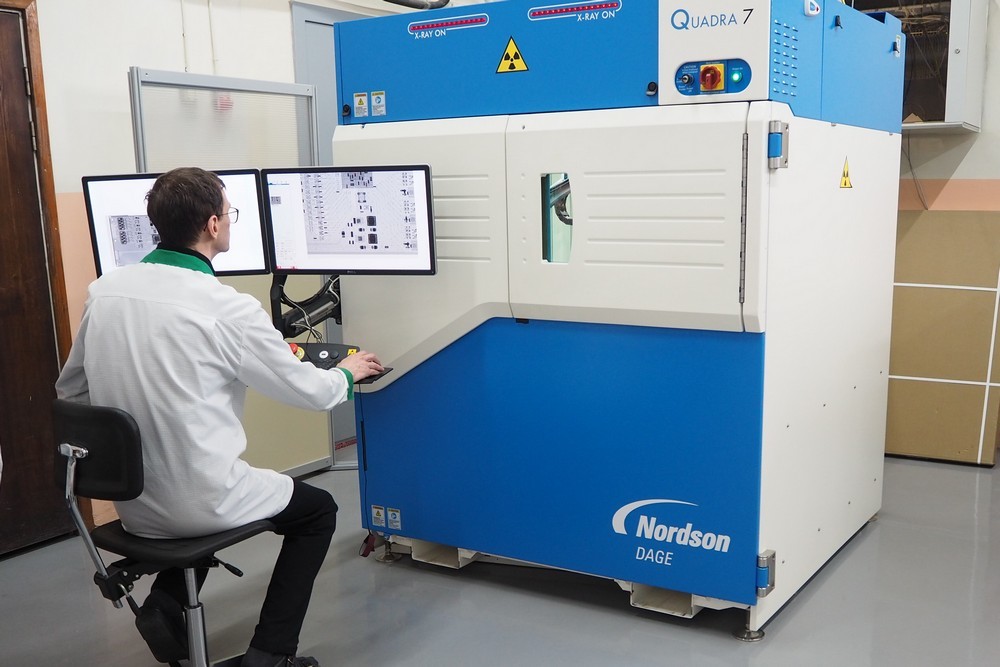

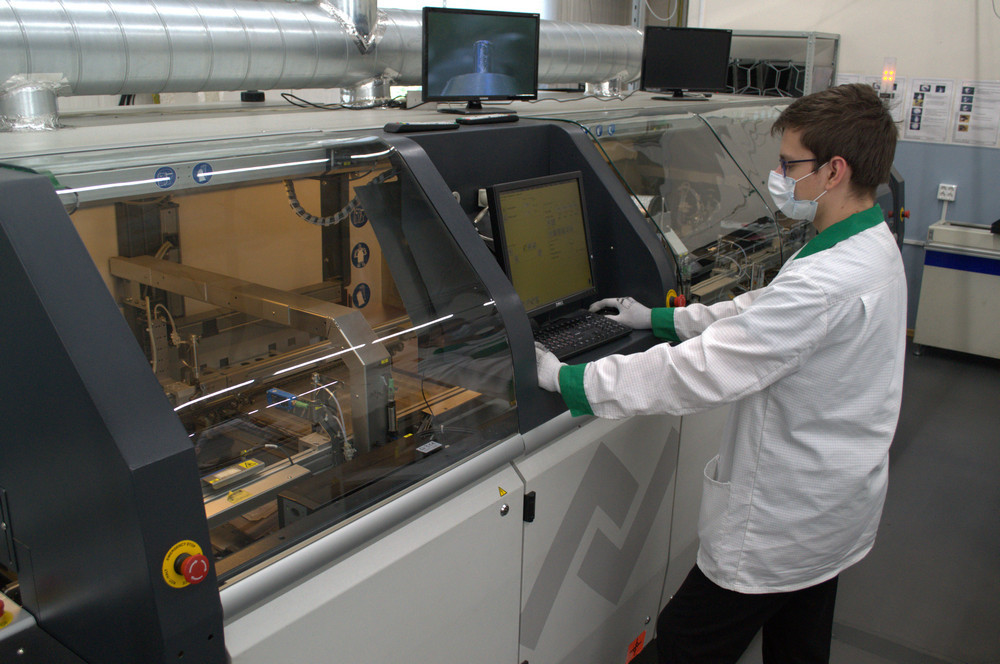

 «Макро ЕМС» (входит в группу компаний «Макро Групп») владеет собственным производством в Санкт-Петербурге, оснащённым двумя современными линиями автоматического монтажа с суммарной производительностью более 200 000 компонентов в час, оборудованием для селективной пайки, современным участком ручного монтажа и другим необходимым производственным и тестовым оборудованием. Мы осуществляем 100% контроль качества на автоматических оптических инспекциях и рентген-контроль.



В рамках контрактного производства электроники компания «Макро ЕМС» выполняет работы:



  • изготовление печатных плат различной степени сложности
  • поставка электронных компонентов под выполняемые проекты

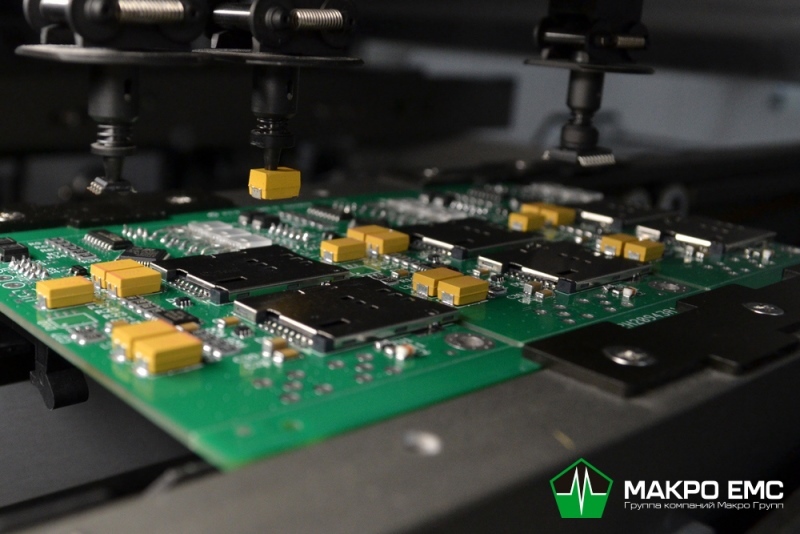

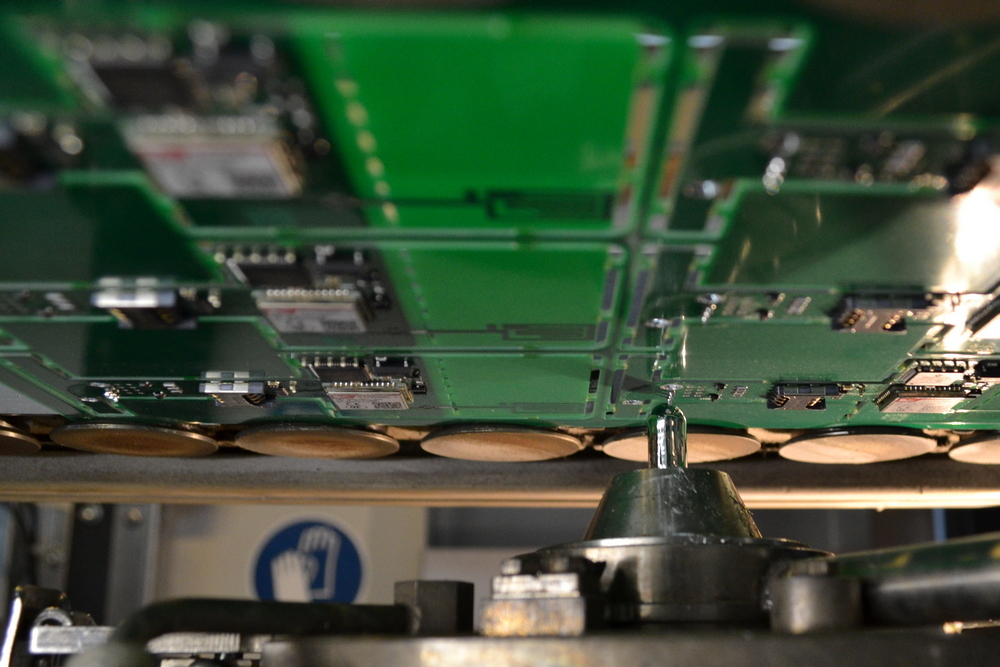

  • монтаж SMD компонентов
    • диапазон габаритов компонентов: от типоразмера 01005 до 60×60 мм
    • используемые типы корпуса: SOIC, PLCC, TSOP, QFP, BGA, флип-чип, поверхностно монтируемые разъёмы длинной до 100 мм, держатели сим-карт и карт памяти, детали высотой до 10-20 мм
    • монтаж микросхем с шагом выводов от 0,3 мм
    • габариты печатной платы от 75 × 50 × 0,4 мм до 430 × 460 × 4,0 мм
    • ширина технологического поля для захвата фиксирования платы 5 мм
    • толщина печатной платы: от 0,4 до 4,0 мм
    • 100% автоматический контроль качества нанесения паяльной пасты
    • 100% автоматический контроль качества пайки
  • монтаж THT компонентов на установке селективной пайки
  • монтаж Press-fit компонентов

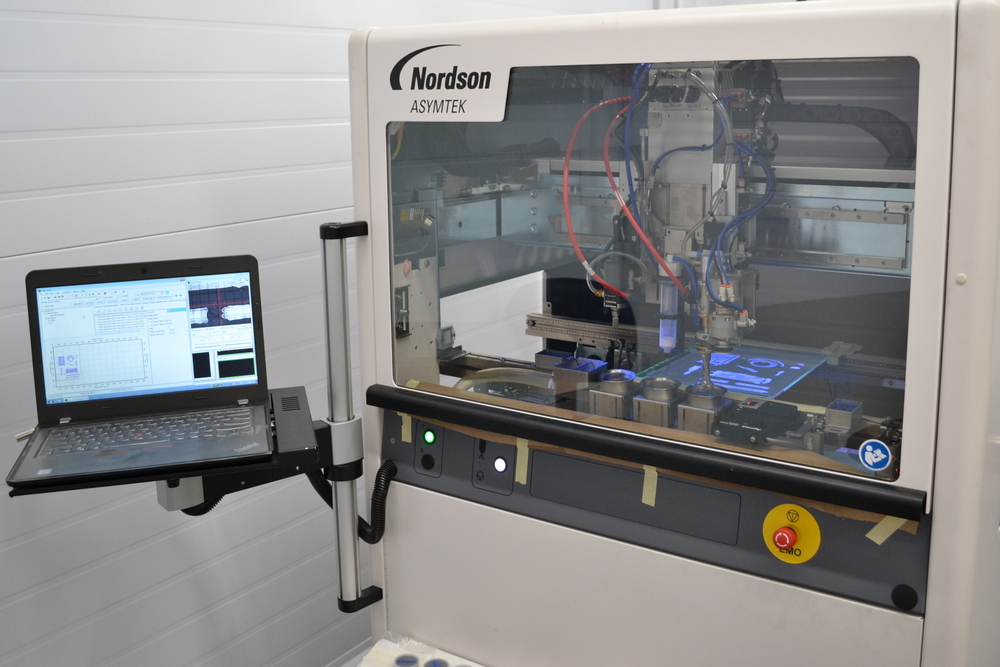

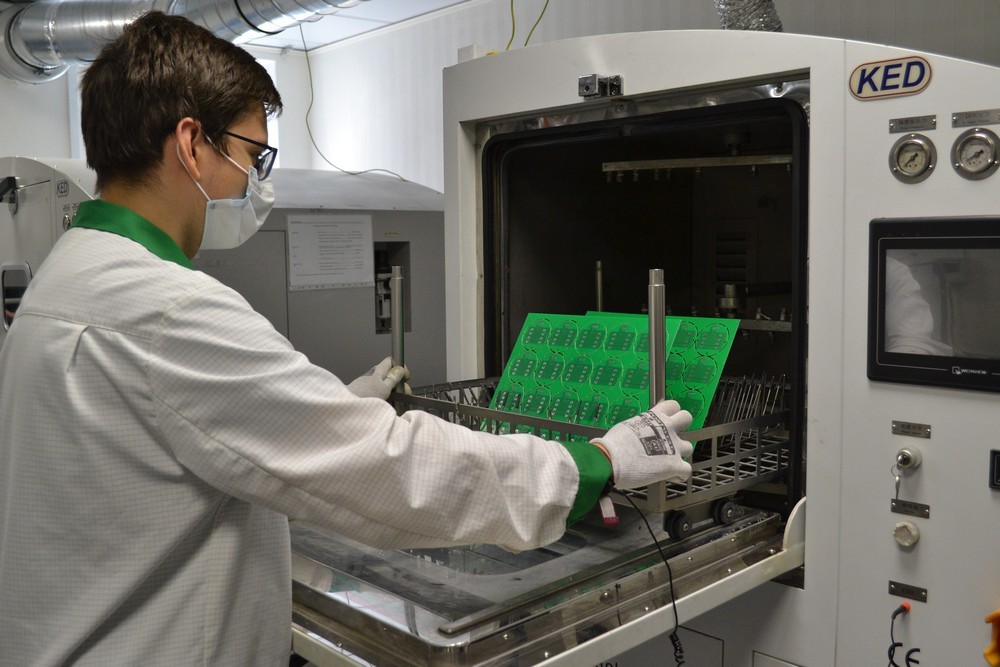

  • нанесение влагозащитных покрытий

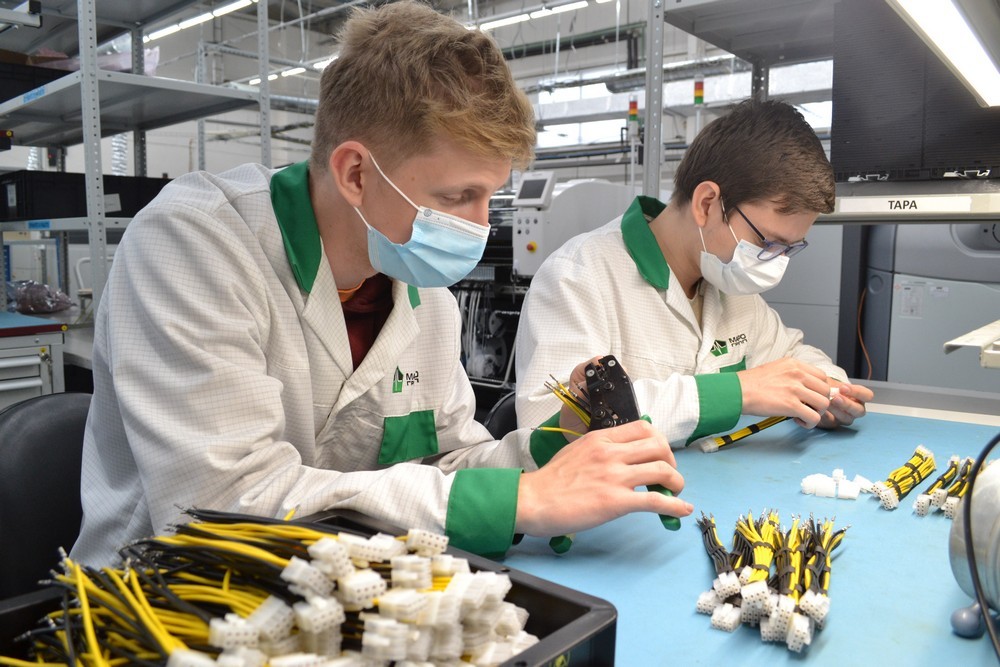

  • изготовление и монтаж кабельных сборок
  • функциональное тестирование
  • механическая сборка изделий в корпус
  • климатические испытания



Преимущества контрактного производства «Макро ЕМС»:



  • 13-летний опыт производства для заказчиков:
    • контроллеров и датчиков АСУ ТП;
    • плат суперкомпьютеров и серверов;
    • блоков для ответственных применений.
  • подбор компонентов в соответствии с техническими и экономическими требованиями заказчика
  • совмещение проектных поставок электронных компонентов с контрактным производством
  • проверка корректности входящей конструкторской документации на этапе расчёта стоимости проекта
  • предложения заказчикам по оптимизации печатной платы для повышения надёжности конечного изделия и удешевления производства
  • автоматический монтаж THT-компонентов (селективная пайка)
  • наличие сертификатов и лицензий
  • технологическая подготовка проекта к запуску в серийное производство.

Качество работы обеспечивается действующей в компании системой менеджмента качества МС ISO 9001:2015 и ГОСТ ISO 9001–2015 (сертификат № RU-19.0968.026).




Поставка печатных плат

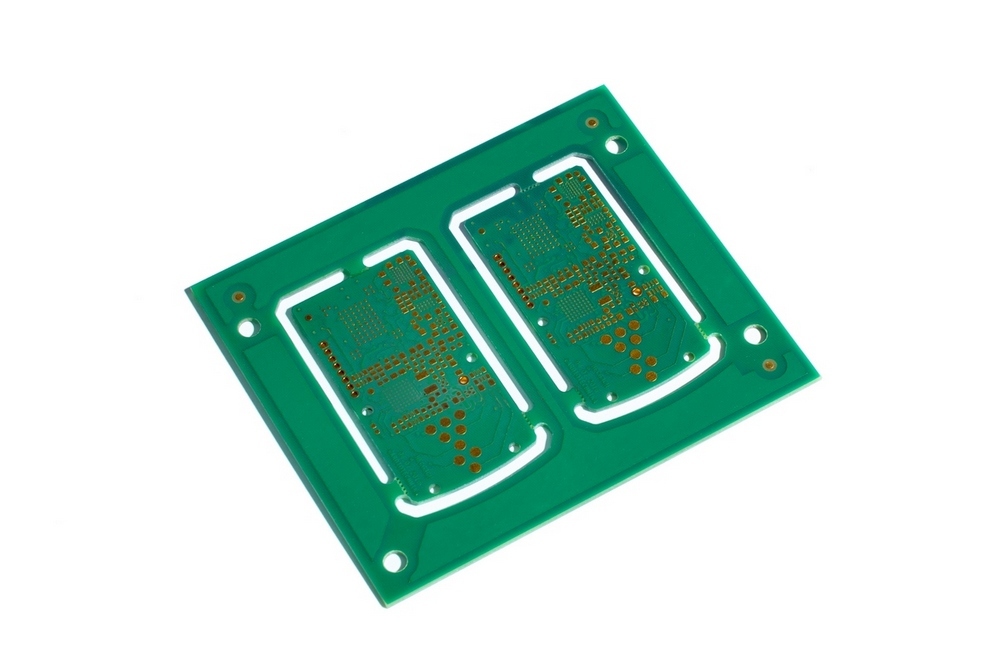

Односторонние, двусторонние жёсткие, гибкие и гибкожёсткие печатные платы:



  • максимальный размер 1092×660 мм;
  • материал CEM-1, CEM-3, FR2, FR4, FR4 HiTg, Polyimide (в т.ч. производства фирм ISOLA, NELCO);
  • глянцевая или матовая зелёная, жёлтая, белая, чёрная, голубая и красная паяльная маска;
  • финишное покрытие  — HASL, Lead free HASL,  Immersion Tin, Immersion silver, Immersion gold, Soft gold, Hard gold, OSP;
  • минимальные ширина проводника/зазор — 0,1/0,1 мм;
  • минимальный диаметр переходного отверстия — 0,2 мм;
  • минимальная ширина линии маркировки — 0,15 мм;
  • 100% электроконтроль.

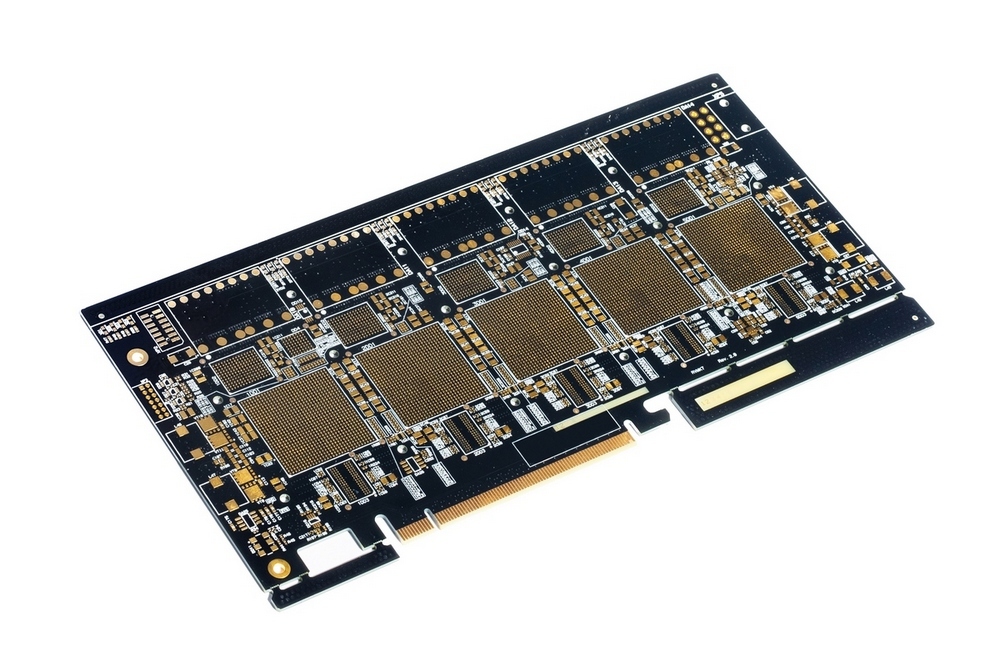

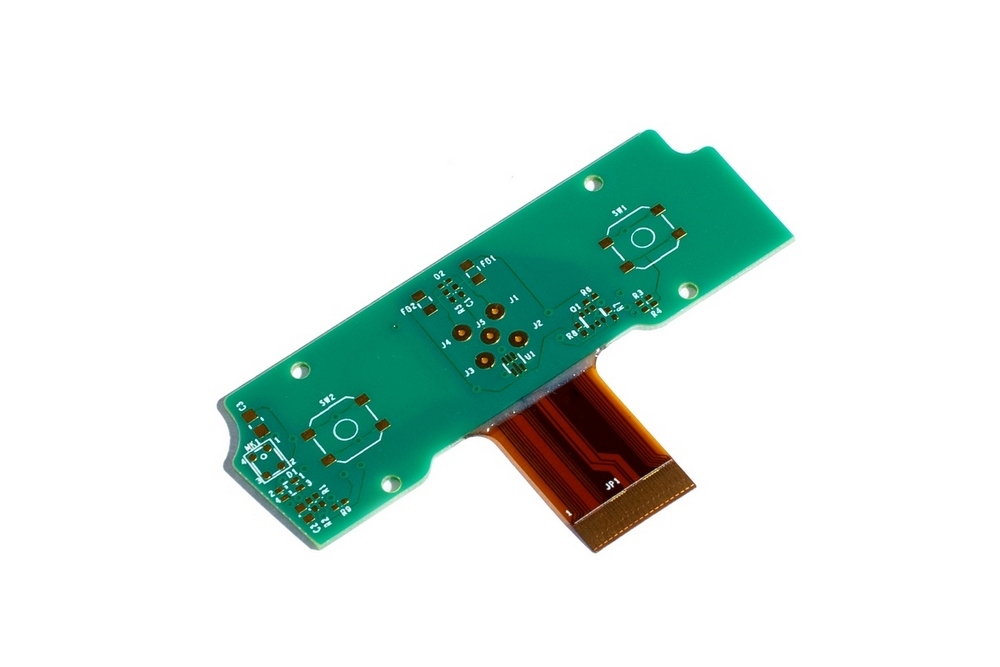

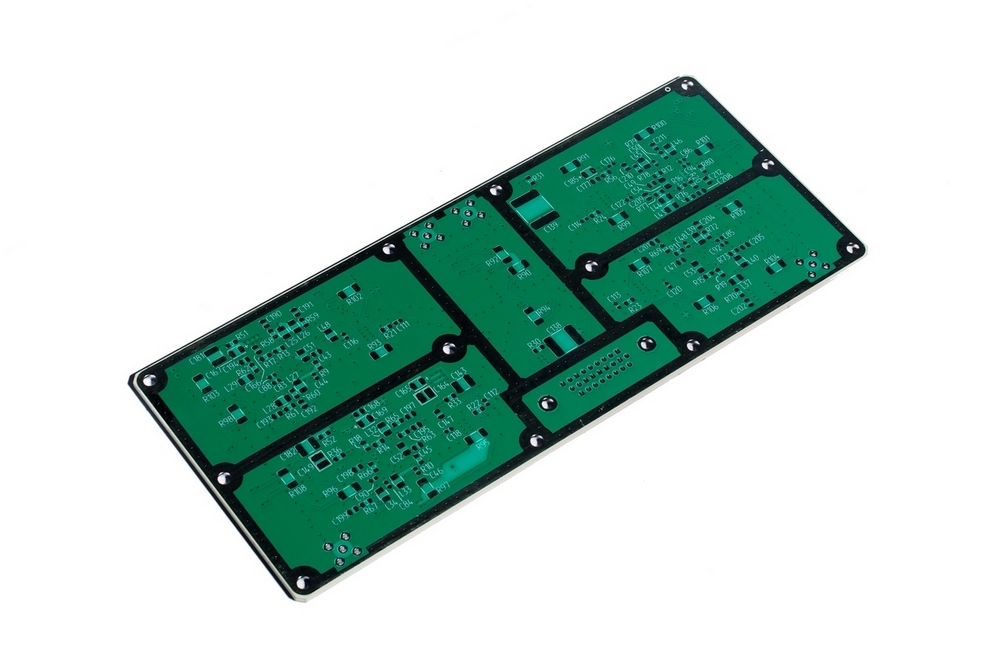

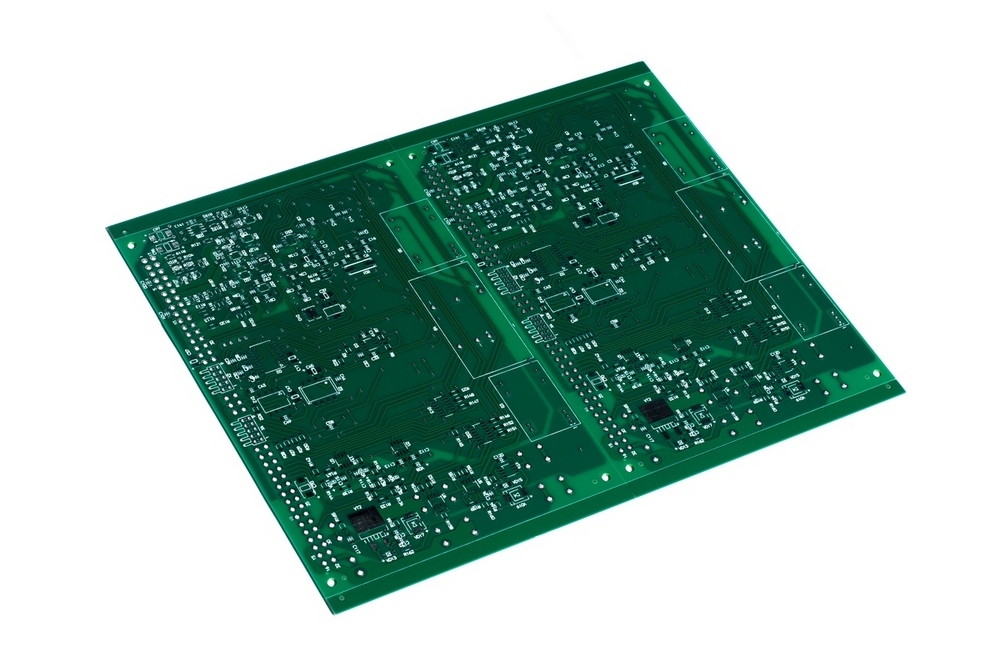

Многослойные жёсткие, гибкие и гибкожёсткие печатные платы с количеством слоев до 64:

  • максимальный размер платы 1092×660 мм;
  • максимальная толщина платы до 10 мм;
  • материал CEM-1, CEM-3, FR2, FR4, FR4 HiTg, Polyimide, в том числе производства фирм ISOLA, NELCO;
  • глянцевая или матовая зелёная, жёлтая, белая, чёрная, голубая и красная паяльная маска;
  • финишное покрытие — HASL, Lead free HASL, Immersion Tin, Immersion silver, Immersion gold, Soft gold, Hard gold, OSP;
  • минимальные ширина проводника/зазор — 0,075/0,075 мм;
  • толщина медной фольги — 18, 35, 70, 100, 150 и 200 мкм;
  • изготовление плат со слепыми/глухими отверстиями;
  • минимальный диаметр сквозного отверстия — 0,1 мм;
  • минимальный диаметр лазерного отверстия — 0,075 мм;
  • минимальный поясок металлизации — 0,1 мм;
  • максимальное отношение диаметра минимального металлизированного отверстия к толщине печатной платы (Aspect ratio) — 1:18;
  • заполнение отверстий паяльной маской, эпоксидной смолой, эпоксидной смолой с восстановлением медной площадки, теплопроводящей пастой, медью;
  • выполнение контроля волнового сопротивления;
  • 100% электроконтроль с предоставлением сертификата качества и отчета о проведении «Micro section» анализа.

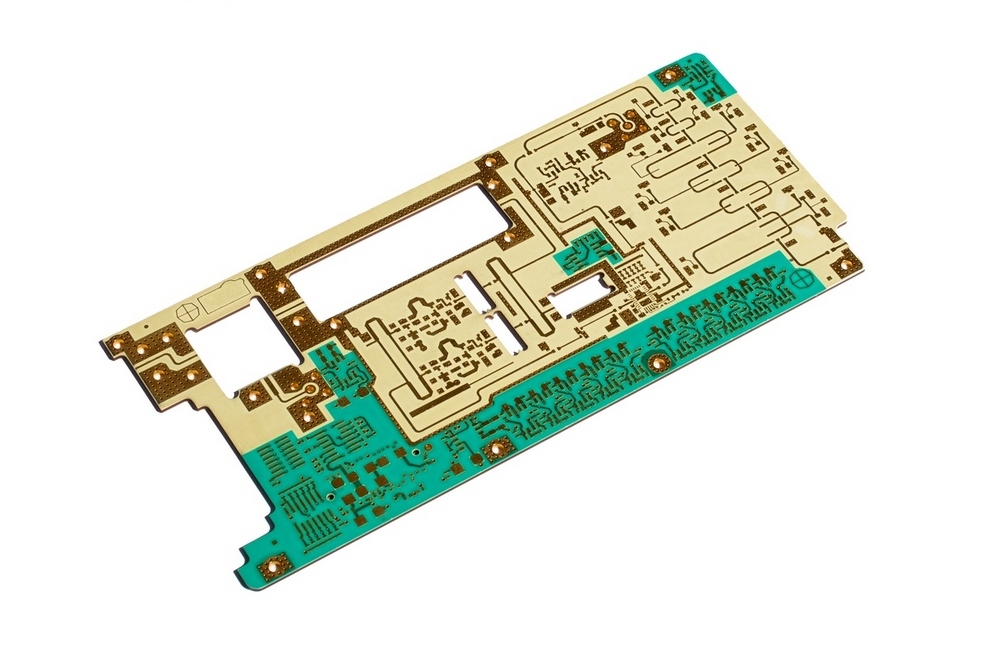

СВЧ платы:

  • материалы производства фирм Rogers, Taconic, Arlon;
  • возможны комбинации СВЧ-материалов с FR4;
  • изготовление плат со слепыми/глухими отверстиями;
  • заполнение отверстий паяльной маской, эпоксидной смолой, эпоксидной смолой с восстановлением медной площадки, теплопроводящей пастой, медью;
  • финишное покрытие — HASL, Lead free HASL, Immersion Tin, Immersion silver, Immersion gold, Soft gold, Hard gold, OSP.



Все платы проходят выборочный входной контроль. Действует система менеджмента качества, сертифицированная на соответствие требованиям МС ISO 9001:2015 и ГОСТ ISO 9001–2015. Процесс изготовления плат контролируется в соответствии с международным стандартом IPC.




Контрактное производство



 «Макро ЕМС» (входит в группу компаний «Макро Групп») владеет собственным производством в Санкт-Петербурге, оснащённым двумя современными линиями автоматического монтажа с суммарной производительностью более 200 000 компонентов в час, оборудованием для селективной пайки, современным участком ручного монтажа и другим необходимым производственным и тестовым оборудованием. Мы осуществляем 100% контроль качества на автоматических оптических инспекциях и рентген-контроль.



В рамках контрактного производства электроники компания «Макро ЕМС» выполняет работы:



  • изготовление печатных плат различной степени сложности
  • поставка электронных компонентов под выполняемые проекты
  • монтаж SMD компонентов
    • диапазон габаритов компонентов: от типоразмера 01005 до 60×60 мм
    • используемые типы корпуса: SOIC, PLCC, TSOP, QFP, BGA, флип-чип, поверхностно монтируемые разъёмы длинной до 100 мм, держатели сим-карт и карт памяти, детали высотой до 10-20 мм
    • монтаж микросхем с шагом выводов от 0,3 мм
    • габариты печатной платы от 75 × 50 × 0,4 мм до 430 × 460 × 4,0 мм
    • ширина технологического поля для захвата фиксирования платы 5 мм
    • толщина печатной платы: от 0,4 до 4,0 мм
    • 100% автоматический контроль качества нанесения паяльной пасты
    • 100% автоматический контроль качества пайки
  • монтаж THT компонентов на установке селективной пайки
  • монтаж Press-fit компонентов
  • нанесение влагозащитных покрытий
  • изготовление и монтаж кабельных сборок
  • функциональное тестирование
  • механическая сборка изделий в корпус
  • климатические испытания



Преимущества контрактного производства «Макро ЕМС»:



  • 13-летний опыт производства для заказчиков:
    • контроллеров и датчиков АСУ ТП;
    • плат суперкомпьютеров и серверов;
    • блоков для ответственных применений.
  • подбор компонентов в соответствии с техническими и экономическими требованиями заказчика
  • совмещение проектных поставок электронных компонентов с контрактным производством
  • проверка корректности входящей конструкторской документации на этапе расчёта стоимости проекта
  • предложения заказчикам по оптимизации печатной платы для повышения надёжности конечного изделия и удешевления производства
  • автоматический монтаж THT-компонентов (селективная пайка)
  • наличие сертификатов и лицензий
  • технологическая подготовка проекта к запуску в серийное производство.

Качество работы обеспечивается действующей в компании системой менеджмента качества МС ISO 9001:2015 и ГОСТ ISO 9001–2015 (сертификат № RU-19.0968.026).




О компании

Контрактный производитель электроники «Макро ЕМС» (входит в ГК «Макро Групп»). Ведёт историю с 2007 года. Собственный производственный комплекс в С.-Петербурге. Штат более 60 человек, в производстве заняты 45. Производственные процессы настроены на производство сложных высокотехнологичных изделий и изделий, критичных к отказам оборудования. Основные сферы применения изделий: вычислительная техника, телекоммуникации, сырьевые отрасли, АСУ ТП, медицина. 60 заказчиков и 196 проектов за 2019.



ИНТЕРЕСНЫЕ ПРОЕКТЫ



Серверные материнские платы V-class для Т-Платформы:



  • 320 типономиналов, 3700 компонентов в корпусах от 0402 до сокетов под процессоры Intel.
  • выводы THT компонентов вплотную к SMD компонентам, что затрудняло селективную пайку компонентов.



Платы разработчика на процессорах Baikal-T1, Baikal-M для Байкал Электроникс:

  • 18-слойная печатная плата на высокочастотном материале.
  • контроль импедансов.
  • 77 типономиналов, 2350 компонентов, в том числе труднодоступные для России разъёмы и микросхемы.
