Компания ФГУП «НПП «Гамма» оказывает услуги контрактного производства электроники. Производственный комплекс включает в себя участок SMT монтажа, цех механической обработки, сборочные участки, испытательную и метрологическую лаборатории.

Мы с радостью поможем решить Ваши задачи по производству и разработке электроники.

Наше производство оснащено одним из лучших на рынке оборудованием.

Сформирована слаженная команда высококвалифицированных специалистов.

Выполняем полный цикл создания продукции.

Индивидуальный подход к каждому клиенту.

Контакты

г. Москва, ул. Профсоюзная,

д. 78, стр. 4

+7 (495) 514-02-74 (многоканальный)
info@nppgamma.ru
Контакты по направлениям
закрыть
Карабанов Андрей Игоревич
Заместитель начальника производственного центра Электроника Контрактное производство электроники Контроль, испытания, исследования Производство кабелей и жгутов Разработка электроники на заказ

Контрактное производство



Автоматизированный поверхностный монтаж SMD компонентов



  Каплеструйная и трафаретная технологии нанесения паяльной пасты



  Каплеструйная технология нанесения паяльной пасты:



  - минимальный диаметр дозы – 210 мкм

  - нанесение оптимального объема паяльной пасты для каждой контактной площадки

  - контроль нанесения паяльной пасты (запатентованная технология двойной проекции)

  - мгновенные переналадки изменения параметров нанесения материалов «на лету»

  - возможность нанесения клея или других материалов за один рабочий цикл

  - полностью программное управление

  - максимальный размер печатной платы – 580×510 мм

  - толщина печатной платы – 0,4-6,0 мм



  Трафаретная технология нанесения паяльной пасты:



  - размеры рамки - 600х600 мм

  - область печати - 500х500 мм

  - воспроизводимость – 0,008 мм



  Установка компонентов:



- максимальная скорость установки – 16 000 компонентов в час

- работа с компонентами любых размеров и типов – от 01005 до 45х45 мм

- точность (X, Y, Theta) согласно IPC9850 – 75 мкм

- точность (X, Y, Theta) согласно IPC9850 для компонентов с малым шагом выводов – 35 мкм

- максимальный размер печатной платы – 460x510 мм

- возможность автоматизированного поверхностного монтажа DIP компонентов



Работа по свинцовой и бессвинцовой технологиям



Высокое качество паяных соединений без пустот (пайка происходит в вакуумной инертной среде)



Высококачественная отмывка печатных плат в моющем растворе с применением ультразвука по технологии MPC



Нанесение влагозащитных материалов на печатные платы любой степени сложности с повышенной скоростью нанесения (максимальная скорость 700 мм в секунду, точность в 50 мкм)

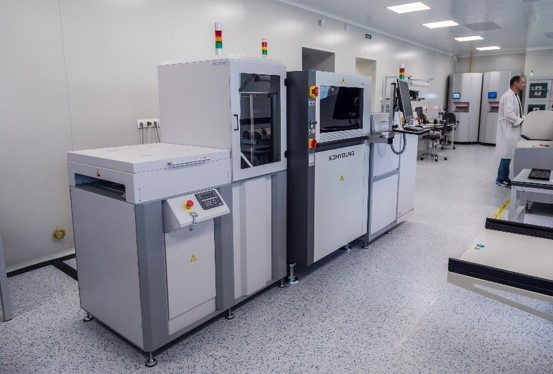

3D автоматическая оптическая инспекция:



- высокая скорость инспекции без ущерба для производительности и точности

- точное измерение размеров и положения компонентов, паяных соединений, отверстий и посторонних предметов на поверхности печатной платы при помощи построения 3D-изображения

- выявляемые дефекты: отсутствие компонента; смещение компонента; поворот компонента; полярность компонента; перевернутый компонент; компланарность корпуса, выводов; объем галтели; поднятые выводы; поднятый корпус; замыкания

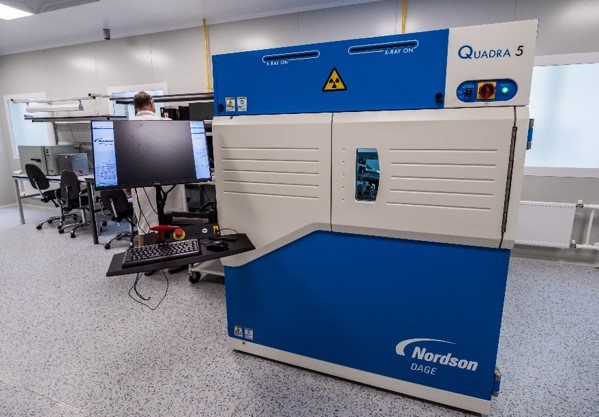

Рентгеновский контроль печатных плат:



- контроль пайки электронных компонентов: ГИС, BGA, μBGA, CSP, флип-чипы, QFP

- входной контроль электронных компонентов

- контроль монтажа межсоединений в чипе

- контроль установки кристаллов

- контроль проводников внутри ИМС

- рентгеноскопия различных объектов на предмет выявления визуально скрытых дефектов

- выявляемые дефекты: пустоты в паяных соединениях (BGA, QFN и др.); перемычки между выводами (BGA, QFN и др.); автоматический анализ BGA; количество пустот в процентном выражении, площадь, геометрия вывода, перемычки, отсутствие выводов, непропаи и холодная пайка; анализ наполненности припоем отверстий при выводном монтаже; разрыв / отсутствие проволочных соединений в чипе; рассовмещение внутренних слоев печатных плат, металлизации отверстий, разрыв «дорожек» в печатной плате

- разрешающая способность – 0,35 мкм

- детектор – 2МП 25 кадров в секунду

- полное увеличение – 45,000 X

- максимальный размер изделия – 736×580 мм

- инспекция под углом – 70°



Ремонт печатных плат:



- монтаж и демонтаж практически всех типов SMD-компонентов (BGA, LGA, CSP, QFP, SOJ, и др.), в т.ч. крупных компонентов и микросхем с малым шагом выводов, разъемов и коннекторов

- возможность работы с компонентами от 01005 до CSP и flip-chip

- все процессы автоматизированы

- отображение процесса ремонта на мониторе посредством CCD-камеры

- автоматически создаваемый термопрофиль

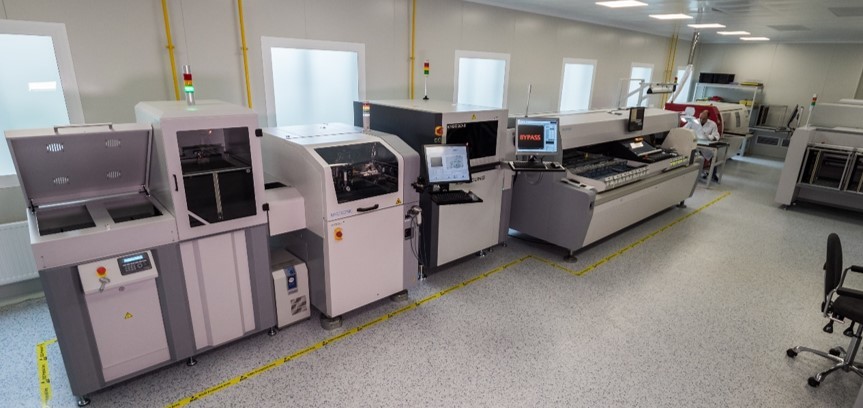

Современная автоматизированная линия поверхностного монтажа (Asscon, Nordson DAGE, Mycronic, Koh Young Technology, M.B. Tech, M.S.C. Engineering, ESETech, Binder, Nordson DIMA, Renthang)

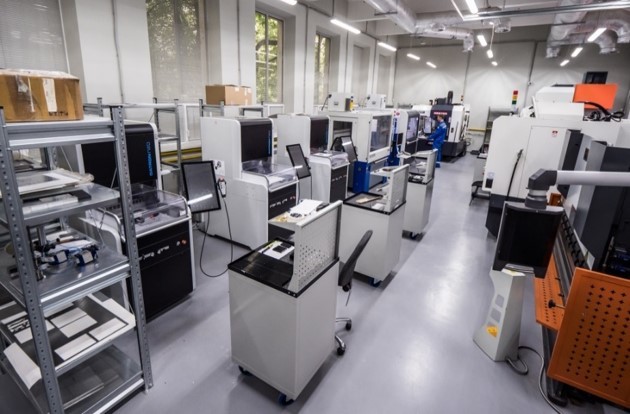

Механическая обработка



 Токарно-фрезерные работы (3D):



- точность обработки детали – ± 0,015 мм

- максимальный диаметр детали – 120 мм

- максимальная длина детали – 150 мм

- обработка максимально широкого спектра материалов (черные металлы; нержавеющая сталь; цветные металлы; пластики и композиты)

- наружное точение; внутреннее растачивание; обработка конических поверхностей; нарезание резьбы; обработка ступенчатых поверхностей; обработка внутренних и наружных цилиндрических поверхностей; обработка сферических поверхностей; обработка фасонных поверхностей; зенкерование, развертывание и сверление отверстий; протачивание канавок и пазов; рифление и накатка; фрезерование плоских поверхностей на торцах и цилиндрических частях деталей



Фрезерные работы (3D; 5D):



    3D обработка:



-        точность обработки детали – ± 0,01 мм; ± 0,005 мм

-        максимальное рабочее поле (Ш/Г/В) – 1000/800/150 мм; 500/300/300 мм

-        максимальный вес детали – 200 кг



   5D обработка:



-        точность обработки детали – ± 0,005 мм

-        максимальное рабочее поле (Ш/Г/В) – 300/300/200 мм

-        максимальный вес детали – 50 кг



-   обработка максимально широкого спектра материалов (черные металлы, нержавеющая сталь, цветные металлы, пластики и композиты)

- наружное,  внутреннее,  контурное,  объёмное,  профильное фрезерование; резьбофрезерование; обработка корпусных деталей; фрезерование уступов, окон, пазов, граней, торцов, плоскостей; сверление в любых плоскостях под любым заданным углом; нарезка резьбы в любых параметрах (дюймовые параметры, метрические параметры и проч.); изготовление дизайнерских моделей, прототипов; высокоэффективная обработка корпусов, профилей, передних панелей; комплексная обработка деталей небольших типоразмеров



     Лазерная резка и гравировка:

-        максимальный размер листа (Д/Ш) – 3000/1500 мм

-        алюминий, нержавеющая сталь – толщина до 4 мм

-        сталь – толщина до 8 мм



     Гибка металла:



-        максимальная ширина листа – 2000 мм

-        максимальное усиление пресса – 40 тонн



Современное, высокотехнологичное оборудование (DATRON, Ares Seiki, Greenway, Роутер, LaserCut, MetalMaster, Optidrill, Сварог)

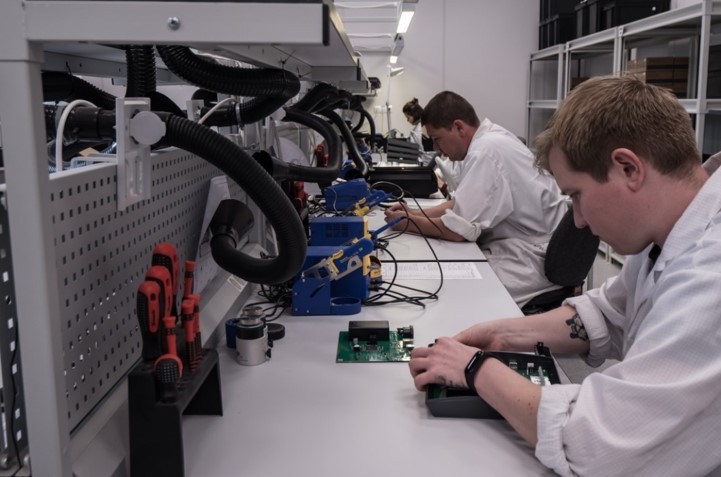

Сборка радиоэлектронной продукции



- ручная сборка, пайка узлов/блоков радиоэлектронной продукции согласно конструкторской документации заказчика (с последующей, при необходимости, настройкой узлов/блоков по документации заказчика)



- финальная сборка изделий радиоэлектронной продукции согласно конструкторской документации заказчика (с последующей, при необходимости, настройкой изделий по документации заказчика)



- ручной монтаж SMD/DIP компонентов



- проведение функционального тестирования и установка программного обеспечения в соответствии с требованиями заказчика



- регулировка и контроль параметров модулей, изделий радиоэлектронной продукции на автоматизированном измерительном комплексе



- наличие системы селективной пайки



Современные рабочие места (Hakko, Viking, Pillarhouse)

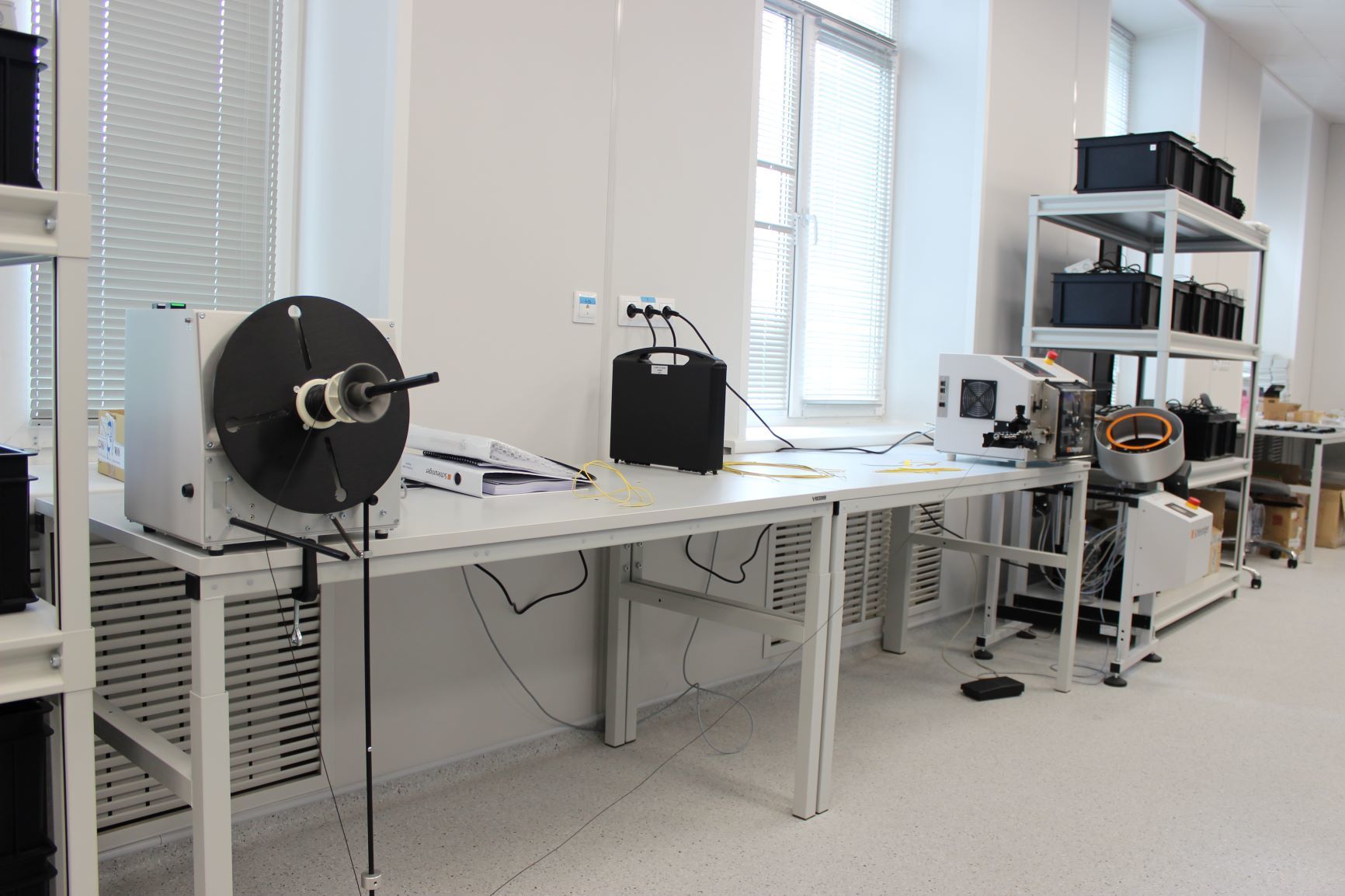

Производство кабелей и жгутов

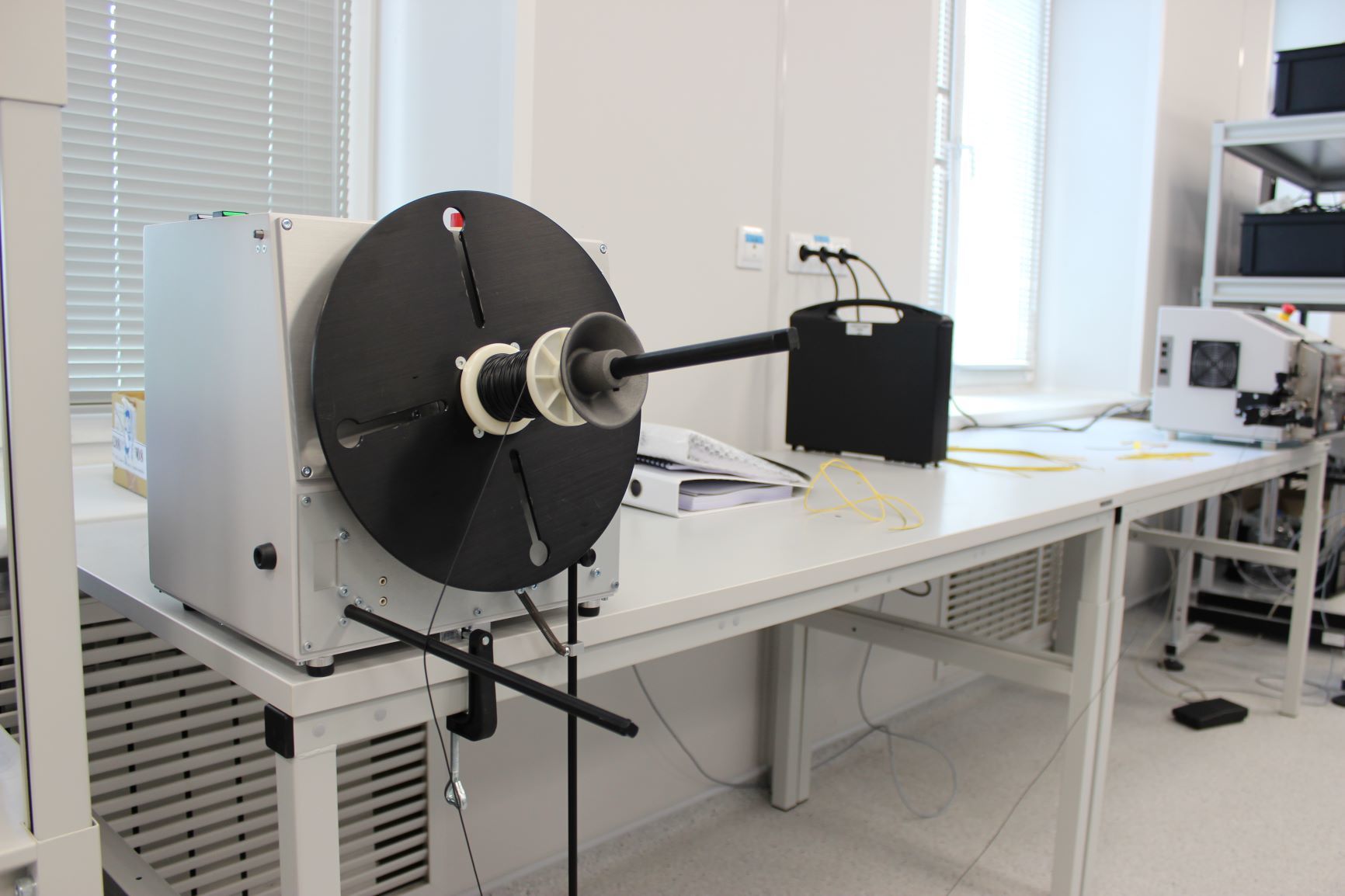

Наличие линии обработки кабеля (на базе EcoStrip 9380), изготовление кабельной продукции



Современные рабочие места (Hakko, Viking, Schleuniger)


Контроль, испытания, исследования

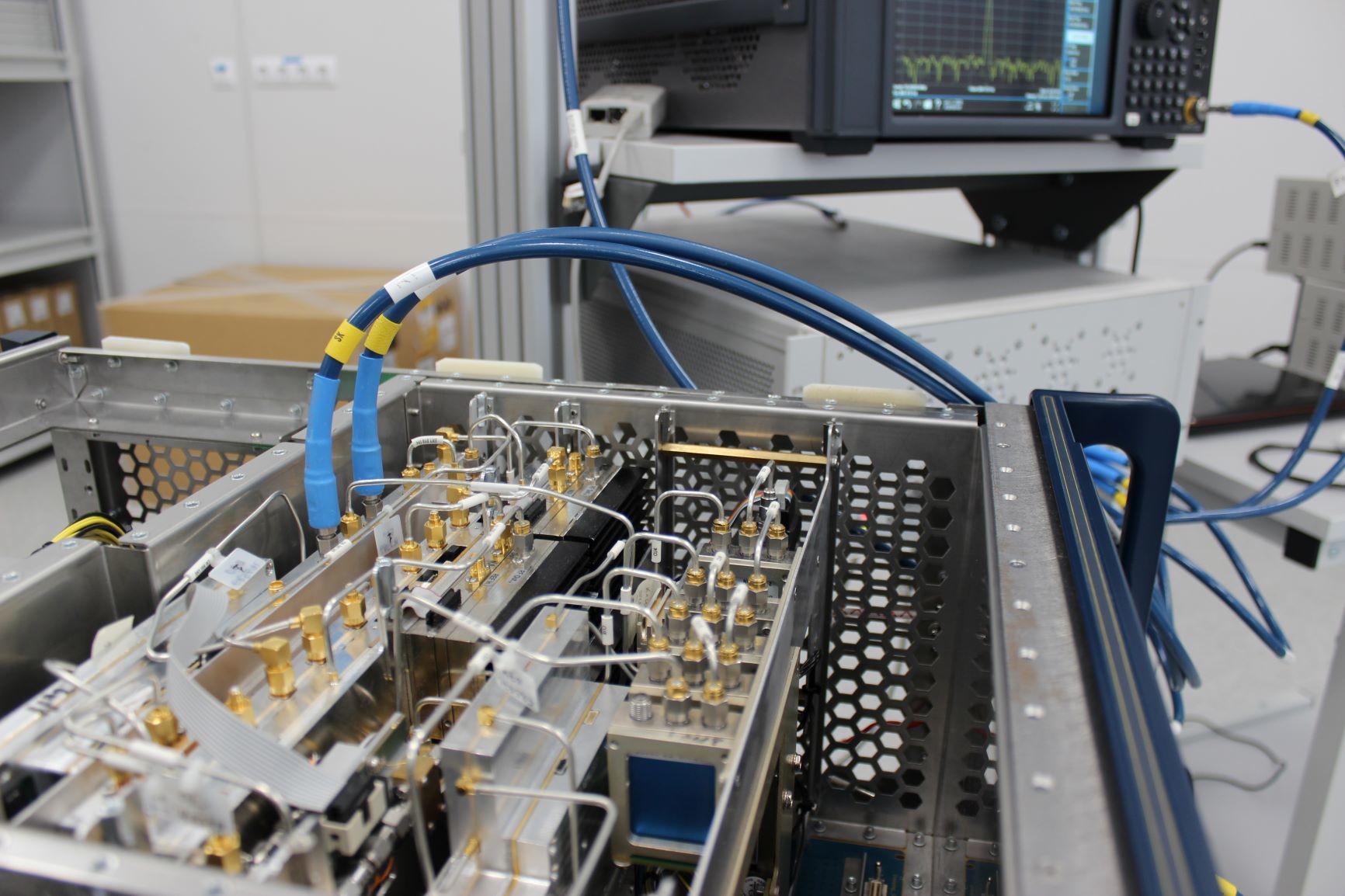

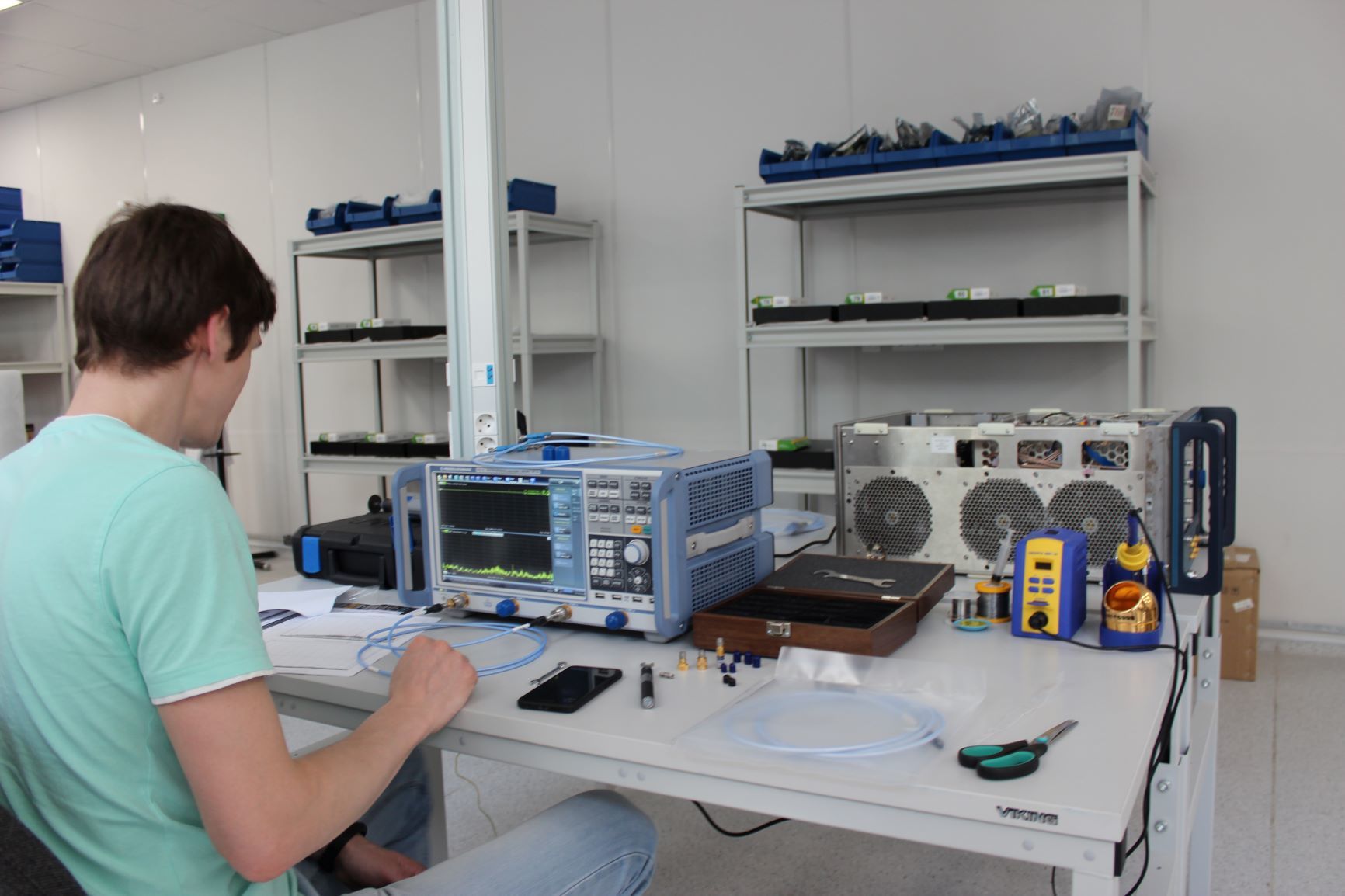

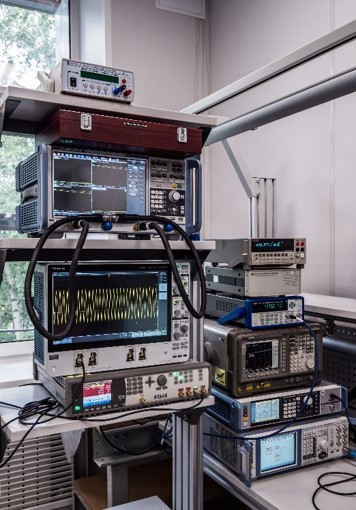

Услуги метрологической лаборатории



Проведение поверки и испытаний на соответствие изделий утвержденному типу средства измерения



Современное оборудование (Rohde&Schwarz, Keysight Technologies, Keithley, Huber+Suhner, Микран)



Услуги испытательной лаборатории



Проведение стресс-тестов образцов радиоэлектронной продукции (форсированные испытания изделий на резкие перепады температур, проведение испытаний на термоудар, термостресс и контролируемое термоциклирование)

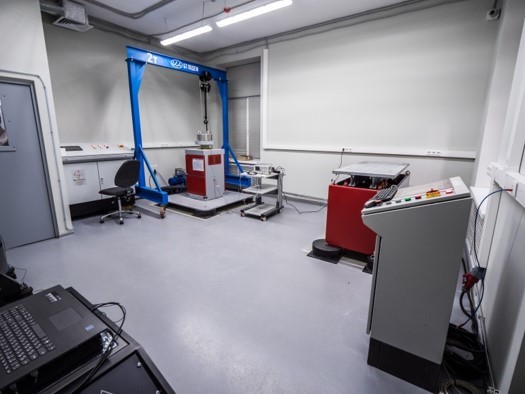

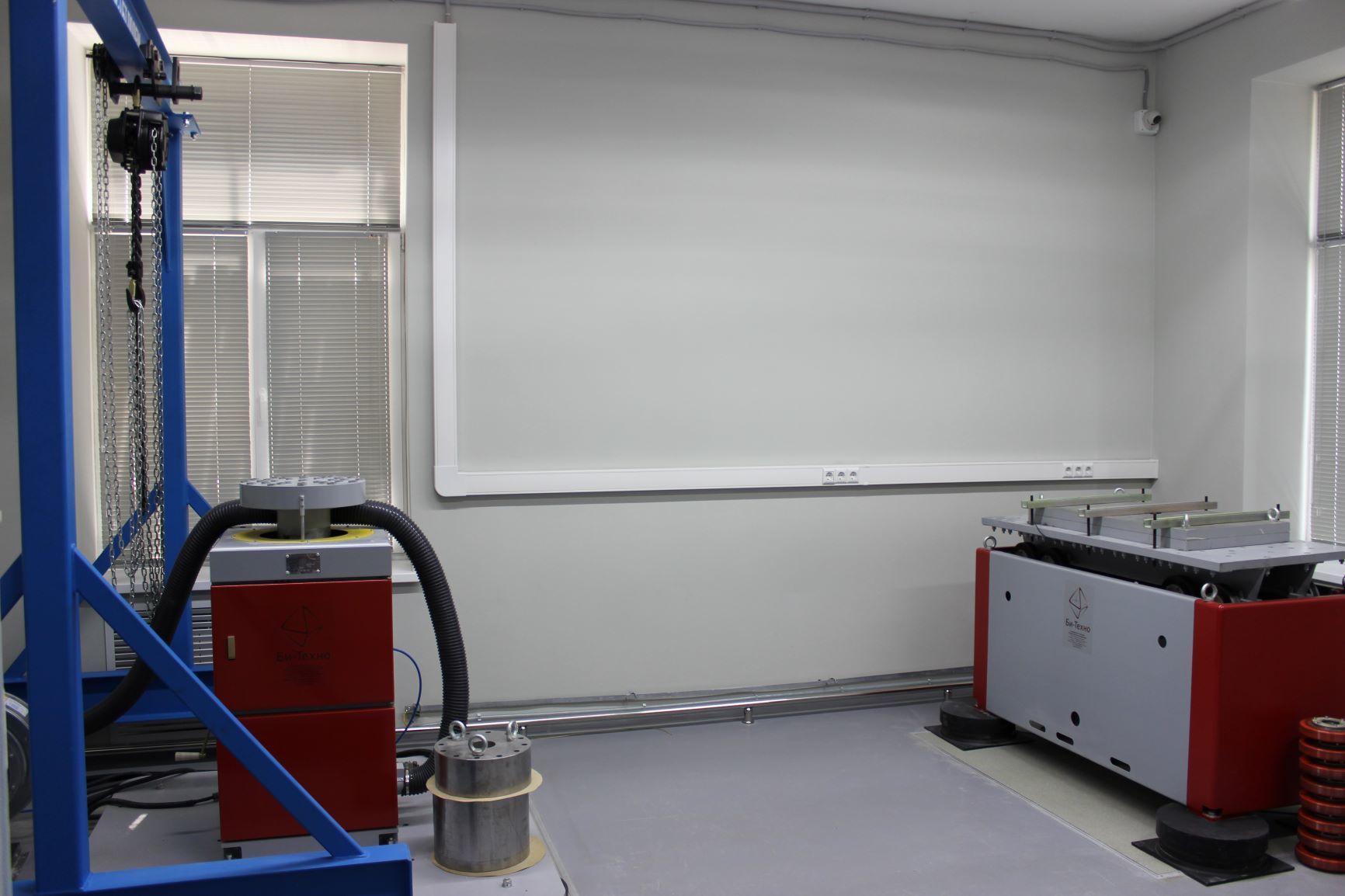

Испытания на устойчивость и прочность к механическим воздействиям, возникающим при эксплуатации изделия и при транспортировке



Испытания на устойчивость и прочность к климатическим воздействиям (температура, влажность, давление)



Испытания, связанные с измерением электрических параметров



Современное оборудование (Thermotron, Би-Техно, НПФ Технология, Вибротрон)


Разработка электроники на заказ



        Основные компетенции:



        Научно-исследовательские работы (НИР):



        - исследования распространения электромагнитных волн и сигналов в различных средах

        - исследования распространения электрических сигналов

        - исследования в области защиты информации от утечки по каналам ПЭМИН



        Опытно-конструкторские работы (ОКР):



        - контрольно-измерительная аппаратура СВЧ

        - СВЧ модули

        - антенны в диапазоне до 50 ГГц

        - устройства цифровой обработки сигналов

        - средства защиты по требованиям ФСТЭК России, ФСБ России

        - защищенные средства вычислительной техники

        - специализированные измерительные комплексы и программное обеспечение



        Разработка аппаратной части:



        - расчеты (тепловой расчет, расчет надежности, расчет драгоценных металлов)

        - разработка КД, ЭД, ТД

        - электродинамическое моделирование СВЧ-устройств

        - электродинамическое моделирование печатных плат, исследования целостности сигналов

        - разработка деталей и корпусов

        - разработка топологии плат

        - разработка электронного оборудования



       Разработка программной части:



       - прикладное программное обеспечение (ПО)

       - программирование ПЛИС

       - разработка встроенного ПО


О компании



С 2020 года наша компания оказывает услуги контрактного производства электроники в Москве.



Год для старта оказался непростым, но высококлассная работа нашей команды позволила выйти на рынок контрактного производства.



По итогам 2020 года все наши клиенты приняли решение продолжить совместную работу в 2021 году. Мы открыты для новых проектов. Будем рады помочь решить Ваши задачи по производству и разработке электроники.



Приглашаем Вас посетить наш производственный комплекс в любое удобное для Вас время, где у Вас будет возможность лично ознакомиться с оборудованием, технологиями, познакомиться с нашей командой, подробно проговорить особенности Вашей продукции, задачи и предлагаемые нами решения.



Готовы ответить на все Ваши вопросы и/или сразу принять заявки для расчета нашего предложения по всем видам связи: сайт; электронная почта; телефон.

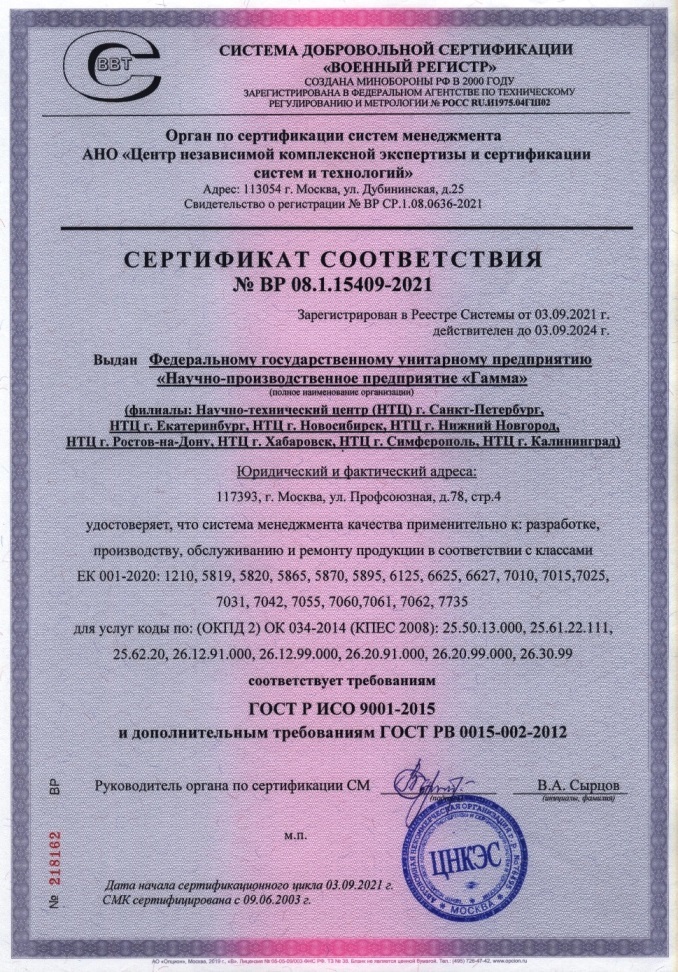

Лицензии и сертификаты
