09-03-2018

Без колебания о колебаниях. Использование ультразвука в процессе отмывки

3 | 396

Инженер-технолог, к.х.н. Татьяна Кузнецова


Успех выполнения процесса отмывки в электронике зависит от огромного количества составляющих. И немалый вклад в положительный результат вносит оборудование. Причиной этого является наличие в оборудовании агитации — воздействия, которое ускоряет и увеличивает эффективность операции отмывки. Основным видом агитации при отмывке погружением считается ультразвук. Очень часто в своей практике я вижу принципиально разные отношения к ультразвуку: одни специалисты считают, что ультразвук моет все и это самый лучший вид агитации, другие уверены, что ультразвук портит все и использовать его категорически нельзя. Но, как обычно, истина где-то посередине, и тому, где именно ее искать, и посвящена эта статья.

Ну и начнем мы с обсуждения того, что же такое ультразвук.

Ультразвук — звуковые волны, имеющие частоту выше воспринимаемых человеческим ухом, обычно, под ультразвуком понимают частоты выше 20 кГц [1]. По физической природе ультразвук  представляет собой упругие волны, и в этом он не отличается от звука, поэтому частотная граница между звуковыми и УЗ-волнами условна [2].

Главное, что нам надо понять, что ультразвуковые колебания перемещаются в виде волны и, по сути, к ним применимы все те законы, что мы с Вами учили в курсе оптики. Но в отличие от световых волн ультразвук распространяется в упругой среде (это в первую очередь жидкости и твердые тела) в вакууме ультразвук не распространяется (так как по сути передача ультразвука -это смещение частиц вещества под действием УЗ излучения и так как в вакууме вещества нет, а в газах его очень мало, то условно считаем, что там ультразвук не распространяется). Колебания, вызываемые источником ультразвука, вызывают смещение среды в направлении перпендикулярном движению волны (рис.1).

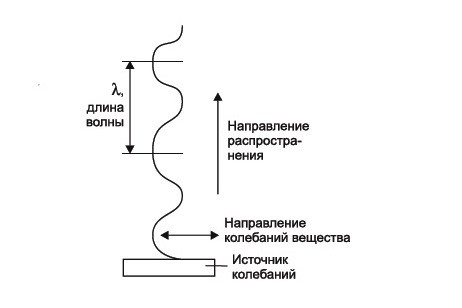

Рис.1 Смещение среды в следствие колебаний, вызываемых источником ультразвука



Если наполнить ультразвуковую ванночку чистой водой и включить ультразвук мы можем визуально увидеть круги, расходящиеся по воде (рис. 2).

Рис. 2 Воздействие ультразвука на воду



В однородной среде ультразвук распространяется прямолинейно и равномерно; на границе двух сред он будет отражаться, преломляться и рассеиваться; а также будет затухать на определенной длине от источника и поглощаться средой, превращаясь в тепло. Также, колебания ультразвука могут вызывать резонанс, что является причиной повреждения кварцевых генераторов, частота которых близка к частоте колебаний ультразвука (а именно часовых кварцев с частотой 32,768 кГц). Тут же сразу хочется оговорится, что частота используемого в целях отмывки ультразвука лежит в области 25-45 кГц и никак не может вступать в резонанс с мегагерцовыми колебаниями, а все остальные резонаторы, за исключением часовых кварцев, работают именно в Мегагерцовом диапазоне). Т.е. те резонаторы, чья частота далека от 25-45 кГц никак не повреждаются ультразвуком, если конечно их корпус выдерживает отмывку (рис. 3).

Рис. 3 Воздействие ультразвука на резонаторы. Мегагерцевый резонатор не повреждается ультразвуком (а), часовые кварцы могут повреждаться при использовании частоты ультразвука 35 кГц, но не будут повреждаться при 40 или 25 кГц (б)



Встретив препятствие, ультразвук либо обогнет его (если размеры препятствия существенно меньше длины волны) либо отразится от препятствия (если размеры сопоставимы или больше длины волны). Для частоты 35 кГц длина волны УЗ волн в воде будет порядка 4.2 см (вычислено по формуле λ=с/f, при помощи данных о скорости УЗ в воде – 1480 м/с, взятых из [3]).  Таким образом,  от крупных компонентов, лежащих на дне ванне изделий и т.п. ультразвук будет отражаться, а вот мелкие загрязнения в растворе, и мелкие компоненты для волны препятствием являться не будут, т.е. очистка будет происходить и под ними. Также из вышенаписанного следует, что для обеспечения прохождения волны, изделия в ультразвуковую ванну следует помещать вертикально, причем категорически нельзя использовать корзины, дно которых закрыто, толщина сетки которых больше 5мм, а также нельзя класть платы параллельно излучателю (все это относится к большинству оборудования, у которого излучатели располагаются на дне ванны либо сам корпус является резонатором). Возможно, если класть изделия навалом на дно, то их помещается больше, возможно высота ванночки меньше высоты платы, но все это не отменяет того, что Вы таким образом вместо отмывки просто портите свою ванну (рис. 4).

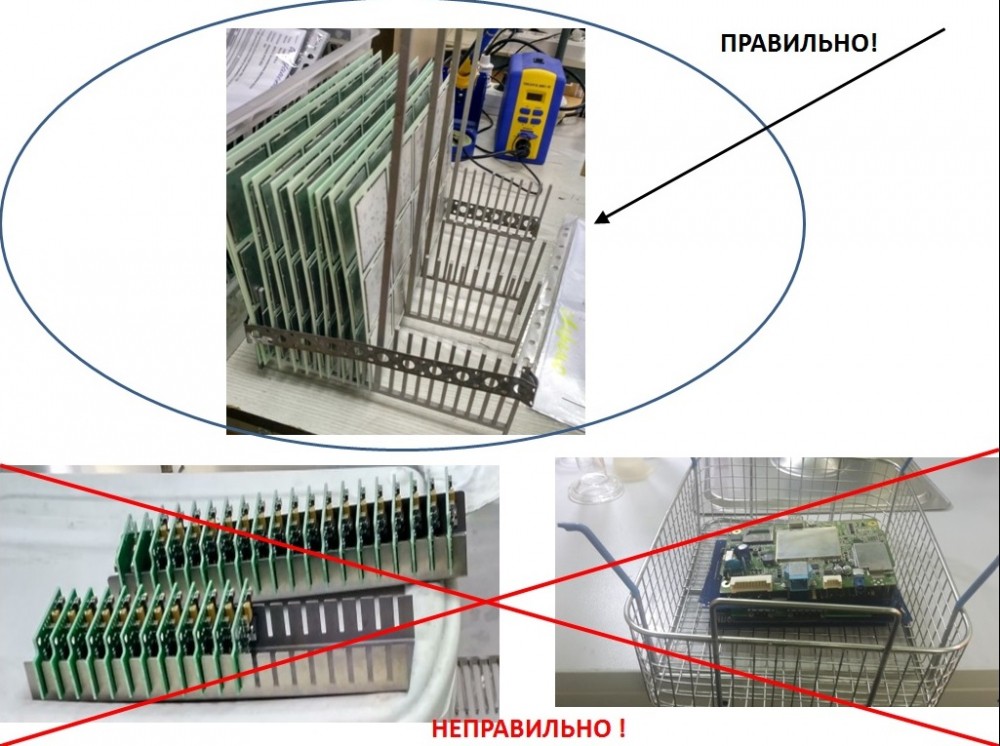

Рис. 4 Помещение изделий в ультразвуковую ванну



Также, продолжая разговор о корзинах, надо добавить, что правильная корзина никогда не стоит на дне ванны, она стоит на ножках на высоте 15-30 мм над дном, причем так, чтобы ножки не попадали на излучатели. Нахождение посторонних предметов на излучателях вызывает избыточный шум, неправильную работу и в конечном итоге порчу излучателей.

Так что же происходит в УЗ ванне? Очень часто написано много общих слов и терминов, из которых очень трудно понять суть. Если говорить простыми словами то под действием ультразвука частички жидкости  двигаются вправо-влево, образуя разрывы, в которых пустота (вакуум), а также пары жидкости и области, где этот разрыв схлопывается с достаточно большой силой. Т.е. по ходу движения волны в первой фазе –  фазе разрыва жидкость расходится, а во  второй фазе  при схлопывании возникает локальное повышение давления и температуры. Такое явление называется кавитация. Кавитационные пузырьки возникают преимущественно в граничных поверхностях между жидкостью и очищаемыми изделиями, так как дефекты поверхности и загрязнения в растворе способтсвуют разрыву жидкости. И собственно то механическое очищающее действие, которое оказывает ультразвук, осуществляется по большей части за счет этого явления, которое является механическим воздействием на очищаемое изделие.  Надо понимать, что такое явление выражено тем сильнее, чем меньше частота (количество колебаний в единицу времени), так как размер пузырька с уменьшением длины волны и увеличением частоты будет сильно падать (он примерно равен 1/6πλ3 и значит, при уменьшении длины волны в 2 раза уменьшится в 8 раз).

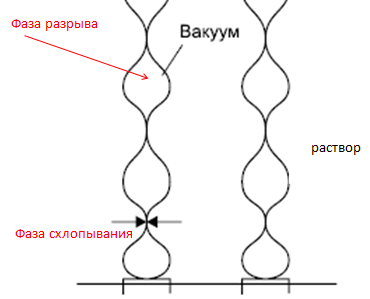

Рис. 5 Фазы разрыва и схлопывания жидкости



Описанное выше явление кавитации происходит только при определенной мощности, которая зависит от частоты ультразвука и применяемой жидкости. Для воды в низкочастотном диапазоне при атмосферном давлении – это 300-1000 Вт/л [4]. Сравнивая эти цифры, с цифрами из таблицы 1, можно сделать вывод, что при отмывке электроники кавитации не происходит. А что же еще нам дает эффективную отмывку?  Как было отмечено выше – скорость ультразвука в воде 1480 м/с (1,5 км в секунду!!!) и если на пути его встречается препятствие, то при его огибании возникают акустические течения. Природа акустических течений объясняется законом сохранения импульса. Звуковая волна, проходящая через среду, несёт в себе импульс, который постепенно передаётся частицам среды, вызывая их упорядоченное движение [5]. Такие течения способны «отколотить» препятствие, если оно плохо держится на поверхности и ускорить процесс растворения растворимых загрязнений на поверхности. Также свой вклад вносит звуковое давление, создающее периодические импульсы на границе отмывочной среды и препятствия.

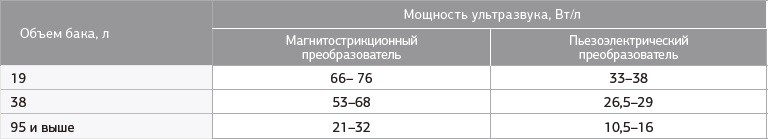

Таблица. Зависимость удельной мощности от объема ванны [6]

Рекомендуемые для очистки электроники частоты лежат в диапазоне 30-45 кГц (больше не эффективно, меньше слишком разрушительно).  Стоит также отметить, что не желательно включать ультразвук совместно с барботажем, потому что иначе у нас вместо областей вакуума, будут области с воздухом, на сжатие которого будет тратится наша механическая энергия. Никакой нормальной очистки при этом происходить не будет, а вот перегрев жидкости Вам гарантирован.

Очень часто в рекламе оборудования мы можем увидеть, что воздух в жидкости мешает работать ультразвуку, поэтому покупайте у нас оборудование с функции дегазации. Гнаться за кнопкой «degas»  не надо,  дегазация выполнится сама собой, если мы просто включим ванночку с ультразвуком минут на 10-20 до начала работы.

Хочется пояснить, еще вот какую вещь, в стандарте IPC-СН-65 [7] написано, что наибольшая эффективность ультразвука достигается в водных растворах и при температурах от 40 до 75 градусов. Но объяснения почему именно так, нет, хотя, на мой взгляд, это объяснение примитивно просто. Если вновь мы обратимся к рис 5 и вспомним, что ультразвук вызывает колебания жидкости и в результате этих колебаний происходит образование и схлопывание полостей, то нам станет понятно, что наиболее легко раздвигаться и схлопываться будут наиболее плотные и наименее вязкие жидкости. А если обратится к справочникам, то можно увидеть, что наиболее плотной и наименее вязкой средой является вода и водные растворы. Для того, чтобы понять почему рекомендуют использовать ультразвук при температурах выше 45 мы посмотрим на рис 6. Как мы видим, после температуры 40 градусов, вязкость всех показанных на рисунке веществ падает и становится меньше 1.5 мПа/с, т.е. все растворители при такой температуре становятся маловязкими, а плотность их все еще достаточно велика. (например для воды плотность при 20°С – 999,2 кг/м3, а при 50°С – 988 кг/м3).

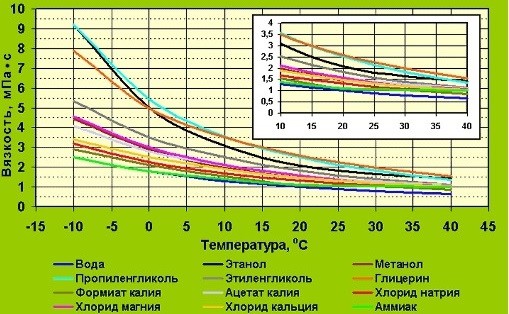

Рис.6 Зависимость вязкости веществ от температуры



Также немного надо остановиться на мощности ультразвуковой ванны. Можно обратить внимание, что для разных объемов и разных генераторов мы видим разные цифры удельной мощности (таблица 1), причем видно, что тем больше объем ванны, тем меньше значение мощности в Вт/л, рекомендуемой для отмывки. Это связано с тем, что не вся энергия уходит на создание колебаний в жидкости, и чем больше ванна тем выше КПД передачи мощности в жидкость.



После того, как небольшой экскурс в физику явления мы сделали, надо бы ответить на вопрос, а что же мы реально можем повредить ультразвуком и как проверить повредим или нас просто пугают страшилками.

Можно сразу обозначить ряд элементов, которые могут повреждаться ультразвуком и лучше их не мыть с помощью ультразвука:

-  реле за счет «залипания» контактов

- предохранители в стеклянном корпусе

- часовые кварцы, при использовании частоты 35 кГц

- «советские» микросхемы в металлическом корпусе

Что касается последних, то именно из-за них бытует мнение, что никакие микросхемы нельзя мыть в ультразвуке, но это совсем не соответствует действительности. Лет 40 назад «в те далекие времена, когда компьютеры были большими, а программы меленькими», микросхемы делались так: на подложку помещался кристалл, разваривали его  золотыми проводками к «ногам» микросхемы и одевали металлический кожух.  (рис. 7) Именно эти микросхемы боялись и продолжают бояться ультразвука, потому что вибрации ультразвука, передаваясь на корпус микросхемы повреждают эти самые тонкие золотые разварки, действуя на них, подобно пальцам гитариста на струны гитары.



Рис. 7 Разварка кристалла



Но с тех пор изменился не только размер компьютеров и программ для них, изменился и подход к корпусированию. Теперь большиснство схем, особенно импортного производства,  заливается компаундом, делающим разварки неподвижными, а во многих микросхемах исчезли и разварки как таковые. Поэтому прежде чем начать бояться мыть микросхему в ультразвуке есть смысл внимательно посмотреть на нее и на ее даташит, в котором как правило есть раздел Cleaning – очень рекомендую читать этот раздел заранее, в нем бывает много неприятных неожиданностей, связанных отнюдь не только с ультразвуком. Если же у Вас остались сомнения, то в стандарте IPC-TM-650 тест 2.6.9.2. [6] описана следующая процедура проверки: налить в УЗ ванну, работающую на частоте примерно 40 кГц и с мощностью УЗ как в таблице 1 деионизованную воду (причина использования воды, как тестовой жидкости уже обсуждалась выше), нагреть до 60°С, включить ультразвук на примерно 15 минут для дегазации жидкости, после чего  в корзину положить статистически достоверное количество каждого типа микросхем, устойчивость которых к ультразвуку мы хотим проверить (не забываем, что один и два статистически достоверным количеством не является) и включить ультразвук.  Время воздействия ультразвука выбирается как предполагаемое время воздействия в процессе отмывки *10 (т.е. если мы полагаем что время отмывки будет 5 минут, мы помещаем микросхемы в ванну с УЗ на 50 минут.

По окончании теста вынимаем микросхемы, сушим, осмотриваем на предмет визуальных повреждений и проводим функциональный тест. По результатам этого теста и принимается решение о «мыть или не мыть».



Список использованной литературы

1. https://ru.wikipedia.org/wiki/Ультразвук

2. Физический энциклопедический словарь. - М.: Советская энциклопедия.  Главный  редактор А. М. Прохоров. 1983.

3. Балдев Радж, В.Раджендран, П.Паланичами. Применения ультразвука.-Москва.:Техносфера, 2006.

4. Медведев А.М. "Ультразвуковая очистка. Теория и практика",«Схемотехника», № 9, 2001

5. https://ru.wikipedia.org/wiki/Акустические_течения

6. IPC-TM-650 Руководство по методам тестирования, тест на устойчивость компонентов к ультразвуку http://www.ipc.org/TM/2.6.9.2.pdf

7. IPC-CH-65 Руководство по очистке печатных плат и сборок, 2011



Материалы предоставлены Группой компаний "Диполь": www.dipaul.ru
