24-04-2020

Машины Metzner серии CT 4000 для мерной резки гофрокондуитных компонентов

1 | 352

Алексей Гладких, rpks@dipaul.ru


Машины Metzner серии CT 4000 предназначены для резки гофрокондуитных компонентов, обеспечивая абсолютную точность разреза по вершине ребра гофрокондуитного компонента. Гофрокондуитные компоненты используются для защиты кабелей и жгутов, проводов.

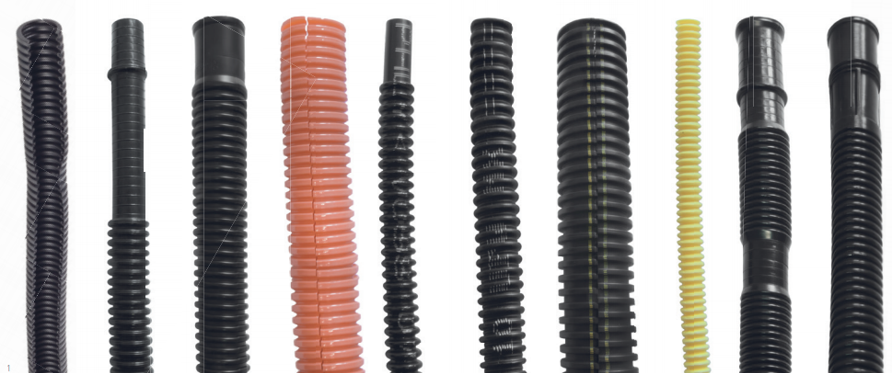

Рис. 1. Гофрокондуитные материалы обрабатываемые на машинах компании Metzner серии CT 4000

 Оборудование предлагает обработку материала с наружным диаметром от 7,5 мм до 39 мм. Данная возможность обработки трубок в таком широком диапазоне уникальна и позволяет инвестировать в предлагаемое решение, в рамках развития и расширения производственной номенклатуры.

Точность обработки гофрокондуитных компонентов

Высокоточные датчики гарантируют надежное считывание профиля гофрированных труб, обеспечивая максимально точный результат обработки. Один датчик покрывает весь диапазон обрабатываемых диаметров материала.

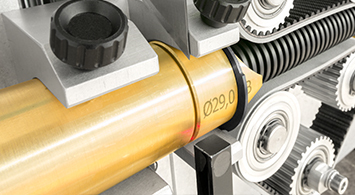

Рис. 2 Система позиционирования материала внешним диаметром до 29 мм

 Интегрированное оборудование продольной резки

Metzner CT 4200 имеет встроенный инструмент для автоматической резки по длине неразрезанных гофрированных труб. С помощью регулировки высоты дискового ножа глубина обработки регулируется мгновенно, под различные диаметры материала.

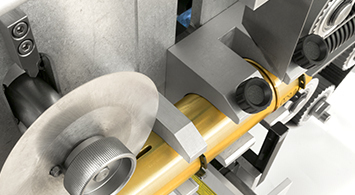

Рис. 3 Интегрированный модуль продольной резки

 Соответствие разным материалам с помощью специальных систем подачи материала

Серия CT обеспечивает оптимальную систему подачи для каждого типа гофрированной трубы: Точная и мощная ременная подача для стандартных гофрированных труб.

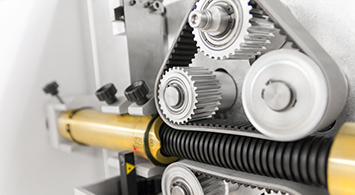

Рис. 4 Ременная система подачи

Точная резка гофрокондуитных компонентов

Модели CT 4100 и CT 4200 оснащены модулем резки, который идеально подходит для материала с небольшим диаметром. Обработка материала занимает короткое время и максимальную производительность.

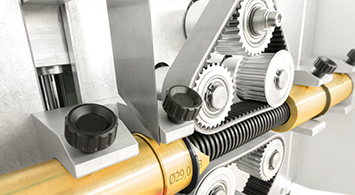

Рис. 5 Модуль резки с ножевой системой гильотинного типа

Ключевые особенности

Машины Metzner серии CT 4000 имеют следующие ключевые особенности:

  • Обработку материала с наружным диаметром от 7,5 мм до 39 мм;
  • Точная резка материала по вершине;
  • Система быстрой замены для всех направляющих;
  • Ременная система подачи и система контроля;
  • Возможность выполнять продольный рез материала (гофрированных труб);
  • Свободно программируемый вращающийся режущий модуль (скорость вращения ножей, продвижение ножей, глубина реза) для обработки гофрированных труб с муфтами.



Параметры

Metzner CT 4100

Metzner CT 4200

Эксплуатационные характеристики

Минимальный диаметр гофрированной трубки1

7,5 мм

7,5 мм

Максимальный диаметр гофрированной трубки1

39 мм

39 мм

Максимальная скорость подачи2

90 м/мин

90 м/мин

Технические характеристики

Подключение к электрической сети

230 В, 50 или 60 Гц, 1,2 А

230 В, 50 или 60 Гц, 1,2 А

Привод

Электро-пневматический

Электро-пневматический

Подключение сжатого воздуха

6 бар

6 бар

Размеры (Д × Ш × В) 3

667 x 600 x 840 мм

791 x 600 x 840 мм

Вес

95 кг

95 кг

Оборудование

Гильотинная система нарезки

Имеется в стандартной комплектации

Имеется в стандартной комплектации

Ротационная система нарезки

Недоступен

Опционально

Модуль продольной разделки

Недоступен

Имеется в стандартной комплектации

Система подачи материала

Ременная

Ременная

Интерфейсы для печатающего оборудования

Дополнительное оборудование

Дополнительное оборудование

Интерфейсы для периферийного оборудования

Имеется в стандартной комплектации

Дополнительное оборудование

Интерфейсы для компьютерной сети4

Дополнительное оборудование

Дополнительное оборудование

1 зависит от материала;
2 с бесступенчатой регулировкой;
3 высота машины с системой управления составляет;
4 в сочетании с внешним компьютером.



Гибкое расширение до производственной линии

Линия включает следующие функции:

  • Разматывание и подача
  • Печать и маркировка
  • Укладка и намотка
  • ПК-контролируемое и дистанционное обслуживание

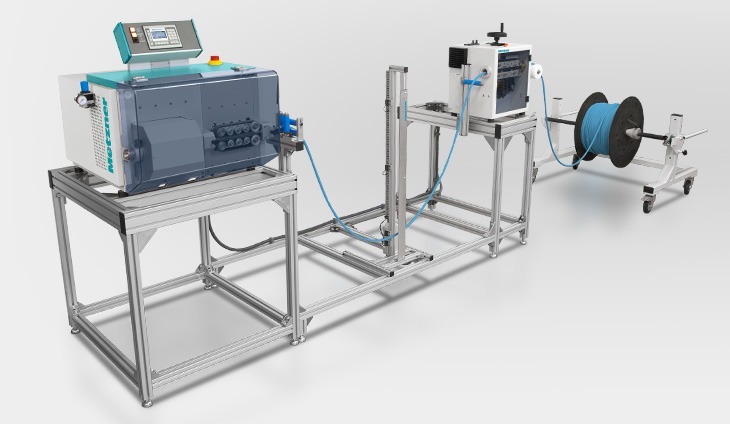

Рис. 6 Специализированное решение, построенное на базе машин Metzner серии CT 4000 для обработки силиконовой гофрированной трубки армированной стекловолокном, с устройством подачи кабеля PF 235.30, системы регулирования петли Metzner DHS 150-10, пассивным размотчиком материала DRS 3.





В 2019 году компания «Диполь» получила статус официального представителя немецкой компании Metzner в России. Международная компания Metzner Maschinenbau GmbH – ведущий разработчик и производитель технологических решений по обработке провода/кабеля и гофрокондуитных компонентов применяемых в различных отраслях промышленности и науки.
