Ориентируясь на будущее

0 | 3010

Сергей Сидоров, руководитель направления «Оборудование для обработки провода и кабеля», ssg@dipaul.ru


    Большая часть оборудования для обработки провода, представленного сегодня на рынке, полностью программируема и оснащена быстросменяемой инструментальной оснасткой, которая обеспечивает быструю переналадку с одного задания на другое. Эти машины для резки и зачистки (или резки, зачистки и обжима) обычно представляют собой автономные единицы оборудования с собственным пользовательским интерфейсом.

    На типовом участке изготовления кабельных сборок и жгутов операторы получают задания в бумажном виде и программируют машину в соответствии с полученным заданием или вызывают готовую программу из памяти, если она уже выполнялась прежде. Решение о том, какие задания выполнять и в какой последовательности, обычно остается за оператором, который стремится свести к минимуму переналадки для достижения максимальной эффективности. При такой организации работы другим сотрудникам компании трудно отслеживать состояние конкретного заказа, комплекта или изделия по мере его выполнения.

    Объединив все оборудование в сеть с центральным сервером и специализированным программным обеспечением, можно получить целый ряд новых возможностей и преимуществ:

  • непосредственное сопряжение с установленной на производстве ERP-системой (ERP (Enterprise Resource Planning) - планирование ресурсов предприятия;

  • исключение ошибок при вводе данных операторами (задания программируются автоматически при сканировании заказ-наряда);

  • точное фиксирование времени начала и окончания каждого задания (с помощью сканеров штрих-кодов) и средней производительности;

  • оптимизация порядка выполнения заданий с учетом времени переналадки, установленных сроков, доступного оборудования и персонала;

  • ведение центральной базы данных всех параметров обжима, характеристик материалов, результатов измерения прочности на разрыв, уведомлений о конструктивных изменениях и т.д.;

  • сканирование оператором штрих-кодов материалов для правильного выбора провода, зажимов и т.д. (дополнительная возможность);

  • учет наработки всех машин, аппликаторов и инструментов с определением сроков очередного обслуживания;

  • внедрение в технологический процесс обязательных операций контроля качества (контроль высоты обжима, испытание на разрыв, микрофотографирование и т.д.);

  • обеспечение прослеживаемости (когда, каким оператором, на какой машине и с помощью какого инструмента была изготовлена та или иная цепь);

  • сокращение времени выполнения заказов и объема незавершенных работ;

  • расчет общей эффективности оборудования.

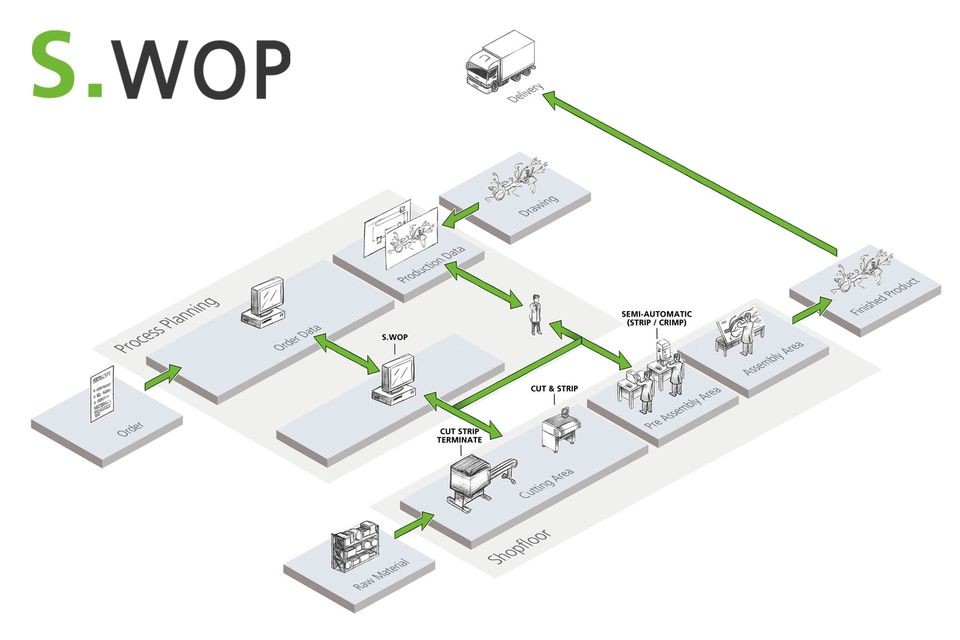

Пример объединения оборудования разных производителей в общую сеть на предприятии с использованием технологии S.WOP





    Когда оборудование объединено в сеть с центральным сервером и специализированным программным обеспечением, перед предприятием открываются практически безграничные возможности. Централизованное управление подобного рода уже широко применяется в станкостроении и при крупносерийном производстве жгутов и кабельных сборок. По мере становления сетевых технологий они обязательно найдут применение и при мелко- и среднесерийном производстве жгутов.

    Полный цикл проектирования жгутов, начиная от управления требованиями заказчика на этапе проектирования и автоматической генерации схем соединений, сборочных чертежей и документации согласно требованиям ЕСКБ и ГОСТ, позволяют осуществить программные продукты компании IGE+XAO.

SEE Electrical PLM

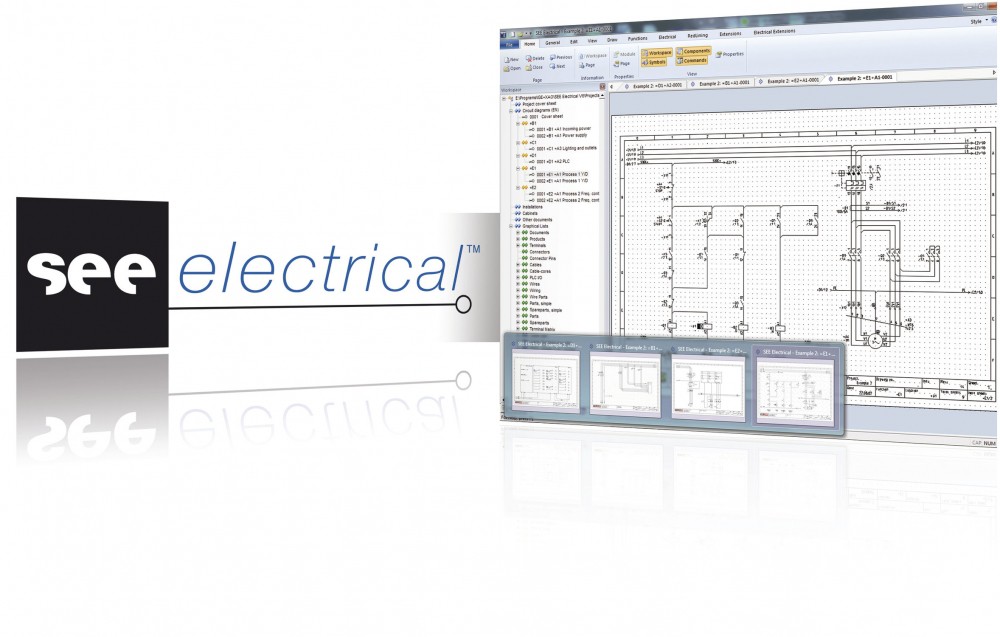

    SEE Electrical PLM — комплексное решение, отвечающее современным требованиям сложного процесса проектирования, предоставляющее возможность управления вашими потребностями в автоматизации процесса проектирования электрических схем в единой электрической базе данных. Топологический подход позволяет выполнять интеграцию между различными системами и резервировать трехмерное пространство для дальнейшего размещения кабельной сети, а кроме того, управлять жизненным циклом и расположением электрических проводов в жгутах.

    SEE Electrical PLM состоит из следующих основных модулей:

  • SEE Electrical Expert Harness Package — редактор электрических схем с расширенными возможностями и легким для восприятия интерфейсом, который позволяет управлять всеми видами схем, формировать спецификации и имеет встроенные механизмы интеграции с системой трехмерного проектирования CATIA и PDM-системой SmarTeam. Конфигурация Harness Package специально предназначена для проектирования электрических жгутов и содержит различный набор инструментов для работы специалистов.

  • SEE Project Manager — основной модуль, направленный на решение задач, связанных с управлением электрическими проектами с SEE-приложениями. Он также позволяет разделить данные проекта между пользователями и включает управление данными об изделиях, учитывая структуру изделия. Созданный специально для совместной работы, он идеально подходит как для малого, так и для среднего и крупного бизнеса.

  • SEE Topology — предоставляет возможность интерактивного проектирования и моделирования логической прокладки и связки проводов. SEE Topology помогает описать и смоделировать системы прокладки кабелей и жгутов с помощью встроенного процесса интеграции с системами трехмерного моделирования электрического монтажа.

  • SEE Generative View — модуль, который позволяет формировать схемы электрических соединений, собирая информацию из базы данных и используя данные о жгуте, созданном в SEE Topology. Затем все чертежи и схемы формируются в SEE Electrical Expert.

  • SEE Electrical Equipment Definition — позволяет формировать и осуществлять контроль базы данных электрического оборудования, работа которого особенно важна на первых этапах общего процесса проектирования. Определение ограничительного перечня используемого оборудования осуществляется с помощью данного модуля.



SEE Electrical PLM — мощный программный продукт в области проектирования жгутов и блоков аппаратуры

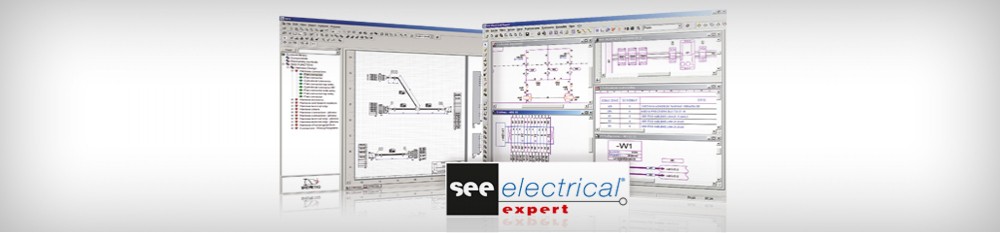

SEE Electrical Expert

    Использование SEE Electrical Expert поможет сэкономить время и деньги за счет разнообразных специальных функций и библиотек элементов схем. Встроенные механизмы управления задействованных контактов, формирования обозначений компонентов и проверки прохождения сигналов в режиме реального времени повышают качество электрической документации. SEE Electrical Expert взаимодействует с PDM-системами, управляющими различными версиями документов, и CAD-системами, предназначенными для создания трехмерных моделей жгутов согласно электрической схеме, а также взаимодействует с другими системами через импорт/экспорт огромного количества всевозможных форматов — TIFF, JPG, XLS, XML и т. д.



    SEE Electrical Expert обеспечивает специалистам весь необходимый инструментарий и функционал для создания и управления различными схемами (принципиальными электрическими схемами, схемами электрических соединений и т. д.) и имеет следующие возможности:

  • автоматическая обрезка проводов;

  • автоматическое присвоение обозначения различным компонентам схемы;

  • управление большими проектами с разнообразными структурами в режиме реального времени;

  • автоматическое добавление соединителей;

  • автоматическое нумерование контактов соединителя;

  • управление контактами для разных типов соединителей, перестановка, резервирование контактов;

  • отслеживание в режиме реального времени ошибок на дублирование контактов, ошибок на превышение числа контактов в разъеме и прочее;

  • управление структурой соединителя (кожух соединителя, контакты и т. п.);

  • управление в режиме реального времени сигналами кабельной сети;

  • управление нумерацией, цветом, калибром проводов и кабелей;

  • управление типом кабелей (экранированный, витая пара, коаксиал и т. п.);

  • автоматическое формирование перечня используемого оборудования, спецификаций, таблиц соединений и прочего.

    SEE Electrical Expert (Harness Package) предлагает простой инструмент для создания и прокладки жгута в двухмерной плоскости в соответствии с принципиальной схемой и предоставляет целый ряд возможностей для пользователей, например:

  • используемые в схеме специально предназначенные библиотеки элементов и компонентов связаны с чертежом жгута;

  • автоматическая прокладка кабелей и проводов внутри жгута;

  • позиционирование дополнительных элементов;

  • автоматический расчет длин проводов и кабелей, диаметров ветвей жгута;

  • создание спецификации на определенный жгут.

    Для сокращения и оптимизации такого немаловажного параметра, как время выведения изделия на рынок, любая САПР-система должна быть интегрирована и привязана к PDM-системе. SEE Electrical Expert не является исключением из правил и предлагает широкий ряд взаимодействий и обмена информацией с системами управления данных благодаря встроенному механизму интеграции, предоставляющему следующие возможности:

  • управление базой данных проекта на MS Access®, Oracle®, SQL server®;

  • управление интерфейсом для других PDM-систем (VPM, SMARTEAM, ENOVIA);

  • управление доступом и распределением пользовательских прав;

  • механизм управления созданием версий (регистрация, выписка, индексация документов).

    Широкий диапазон стандартных форматов обмена данными SEE Electrical Expert позволяет бесперебойно соединяться с другими сервисами, среди которых:

  • графические форматы: DXF/DWG, BMP, JPEG, TIFF, PCX, SVG, CGM;

  • форматы передачи данных: XLS, DOC, HTML, XML;

  • форматы баз данных: MS Access®, Oracle®, SQL server®;

  • форматы передачи данных о проводах: XML (CATIA V5), NWF (Pro Engineer).

    Функция встроенного просмотра предоставляет пользователю инструменты навигации и поиска, а также возможность просматривать и распечатывать документы и выполнять редактирование в режиме «красный карандаш».

    SEE Electrical Expert помогает пользователю создавать собственное рабочее окружение, чтобы приспособить проект к применению любых стандартов. Соответственно, графическое изображение и способы разработки схемы для коммерческой или военной авиации будут такими же, как и для автомобилестроения или кораблестроения. Свыше 4000 элементов и компонентов схем, которые представлены в виде библиотек, информации из баз данных и всевозможных данных из внешних источников, получены с помощью встроенных функций импорта. Библиотеки элементов могут использовать различные международные стандарты, например, ATA, BNAE, DOD-STD-863B. Встроенный редактор элементов создает, редактирует и управляет библиотеками. Благодаря SEE Electrical Expert можно вести базу данных не только задействованного оборудования, но и устройств, которыми оснащены конкретные изделия (самолеты, автомобили). База данных оборудования содержит сведения об электрическом оборудовании, соединителях, кабелях, проводах, производителях и прочую электротехническую информацию.

    Данные из внешних источников (например, ERP-систем) могут быть разнообразными, начиная от информации об используемом оборудовании, соединителях, сигналах, нумерации кабелей и проводов и заканчивая основными надписями и форматами страниц.

    Настройка системы под требования заказчика легко выполняется посредством встроенного API-интерфейса. SEE Electrical Expert поставляется с различными дополнительными модулями:

  • Harness Documentation — позволяет управлять информацией об изделиях и жгутами, представляя жгут в специальном режиме Flatten View (сглаженный вид) в соответствии с разработанными электрическими схемами. Harness Documentation предлагает простой инструмент для создания и прокладки жгута в двухмерной плоскости согласно существующей принципиальной схеме. Данный модуль предоставляет пользователям целый ряд возможностей, например: имеющиеся в схеме специальные библиотеки элементов и компонентов, связанные с чертежом жгута; автоматическая прокладка кабелей и проводов внутри жгута; позиционирование дополнительных элементов; автоматический расчет длин проводов и кабелей, диаметров ветвей жгута; создание спецификации на определенный жгут. При прокладке кабелей учитывается совместимость проводов и жгутов за счет указания источника и получателя (from-to), поиск кратчайшего пути, применение муфт сращивания, коды электромагнитной совместимости у жгутов и кабелей. Для более быстрого проектирования жгутов предусмотрены дополнительные возможности вывода всех используемых материалов, присоединенных к концам жгута (соединители, соединительные коробки и т. д.), изолирующее оборудование для внешней защиты жгутов, дополнительные аксессуары жгута (клеммы, зажимы и т. п.).

  • CATIA V5 Integration — отвечает за интеграцию и обмен данными с системой Catia V5, которые извлекаются из электрической схемы соединений в SEE Electrical Expert и затем передаются в систему CATIA через XML-файл. Этот формат позволяет полностью описать электрические связи между источниками и получателями (from-to) и технические параметры используемого оборудования соединителей, проводов и кабелей (калибр, отсек, радиус изгиба, линейная плотность и т. п.). Подобного вида данные позволят в дальнейшем проложить провода в жгуте, модель которого первоначально была создана в CATIA. После прокладки диаметры и части ветвей жгута будут пересчитаны в соответствии с электрическими условиями. Затем CATIA пересылает обратно в модуль SEE Electrical Expert длины кабелей и проводов через XML-файл в порядке формирования спецификации. Таким образом, налажена связь между электрическими и механическими процессами проектирования.

  • SmarTeam Integration — модуль, разработанный специально для управления проектами в среде SmarTeam. Нужен для управления документами SEE Electrical Expert и выполняет такие функции системы SmarTeam, как создание, удаление и операции жизненного цикла. Позволяет использовать возможности встроенного модуля SmarTeam Viewer для просмотра документов, которые были заведены в систему SmarTeam. Благодаря интеграции с системой SmarTeam, предоставит возможность связать документы с задействованными комплектующими через базу данных SmarTeam и применить структурный подход в построение вложенных документов.



SEE Project Manager

    SEE Project Manager — основной модуль, предназначенный для решения задач, связанных с управлением электрическими проектами с SEE-приложениями. Разделяет данные проекта между пользователями и включает управление данными об изделиях, учитывая их структуру. Разработанный специально для совместной работы, он идеально подходит как для малого, так и для среднего и крупного бизнеса.

    Централизация и обеспечение безопасности информации — один из фундаментальных подходов в управлении сведениями в SEE Project Manager, что позволяет осуществлять поиск, легко и очень надежно связывать и повторно использовать данные из электрических проектов, а также отслеживать ошибки в работе функций и операций, созданных в проектах. SEE Project Manager полностью организовывает передачу электрических данных, обеспечивая лучшее взаимодействие и согласованность между отделами и рабочими группами внутри компании (отделом научных исследований, отделом технического обслуживания, отделом закупок и т. д.), благодаря чему удается значительно сократить сроки проектирования.

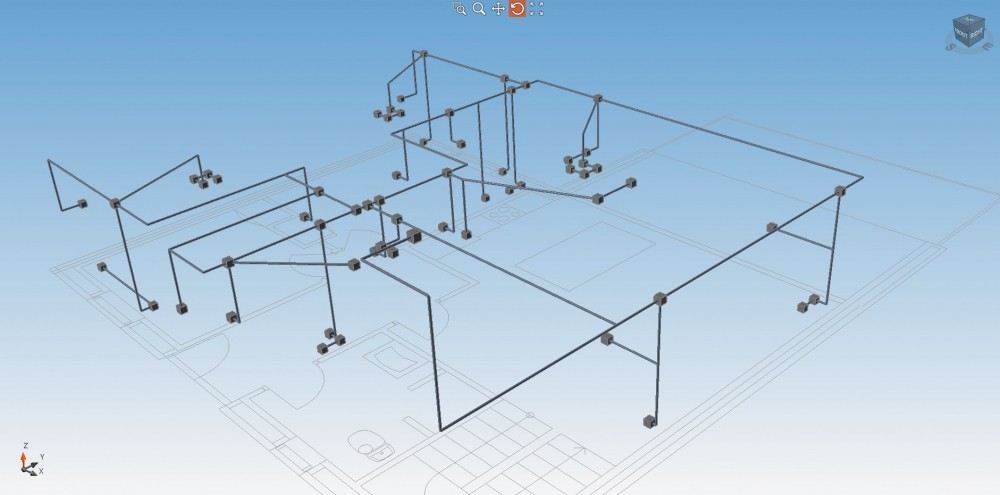

Формирование жгута в 3D-режиме с использованием возможностей See Electrical



    В комплекте поставки SEE Project Manager предусмотрена база данных, позволяющая моментально начать работу и по мере развития системы настраивать ее под необходимые требования. В зависимости от организационной структуры можно управлять одной или несколькими базами, содержащими сведения об электрических проектах. SEE Project Manager поддерживает основные форматы баз данных, в частности, Oracle, SQL Server и другие.



SEE Topology

    SEE Topology предоставляет возможность интерактивного проектирования и моделирования логической прокладки и связки проводов. SEE Topology позволяет описать и смоделировать системы прокладки кабелей и жгутов с помощью встроенного процесса интеграции с системами трехмерного моделирования электрического монтажа.

    Основные функции SEE Topology:

  • установка связей между оборудованием;

  • выбор оптимального маршрута прокладки кабеля;

  • создание кабельной сети с конкретными геометрическими параметрами (максимальный диаметр, максимальная масса и др.), а также с помощью сегрегативных кодов;

  • определение «соединительной пары» на узлах структуры изделия;

  • назначение оборудования на соединители, кабели;

  • добавление и удаление ветвей кабеля;

  • представление развертки жгута;

  • объединение/разделение жгутов, соединителей;

  • автоматическое обновление кабельной сети при изменении зарезервированного пространства.

of the Трассировка электрических связей предусматривает:

  • оптимизацию трассировки электрических связей в кабельной сети;

  • управление сегрегативными кодами (коды, определяющие тип жгута согласно ЭМС);

  • установку правил и ограничений для прохождения сигнала;

  • использование вспомогательных блоков: клеммы, соединительные блоки (клеммные колодки), муфты сращивания и др.;

  • автоматическое обновление кабельной сети или ее части.

    Автоматическая прокладка кабелей позволит:

  • автоматически генерировать кабели и провода;

  • управлять экранированием;

  • автоматически распределять контакты на соединителях, соединительных блоках и т. д.;

  • автоматически присваивать обозначения для кабелей;

  • автоматически присваивать обозначения для соединителей;

  • определять и проверять правила проектирования для соединителей (например, коэффициент заполнения контактов соединителей);

  • рассчитывать длины проводов;

  • автоматически присваивать обозначение элементам на этапе окончательной сборки (контакт, зажим, хомут, колпачок и укладка, экранированная заделка провода, маркировка провода и т. д.).



SEE Electrical Equipment Definition

    SEE Electrical Equipment Definition — модуль, отвечающий за выбор и описание оборудования, чья работа особенно важна на первых этапах общего процесса проектирования. Определение используемого оборудования осуществляется из базы данных оборудования, которая заполняется в соответствии со следующей классификацией:

  • по основным характеристикам;

  • по обозначению и/или изготовителю;

  • по описанию, наименованию;

  • по связям с другим оборудованием, с которым можно его использовать;

  • по взаимосочленяемости оборудования:

  • соединители, номера контактов, тип и калибр,

  • группы контактов;

  • по используемым проводам и кабелям:

  • тип кабеля (экранированный, витая пара, коаксиальный и т. д.),

  • характеристики проводов (удельная масса, диаметр, цвет, калибр и т. д.);

  • по типам соединителей:

  • калибр контактов соединителя, схемы расположения контактов, формы соединительной части (блочная/кабельная), полости блочной части под соединитель),

  • типы подсоединяемых проводов (в зависимости от типов контактов);

  • по другим коммутационным элементам:

  • дополнительные контакты,

  • наконечники, муфты сращивания;

  • по описанию окончательной сборки:

  • контактов, заглушек и заполнения,

  • заделки экранов проводов,

  • маркировки кабеля,

  • заделки в наконечниках.

    Определение ограничительного перечня используемого оборудования осуществляется с помощью данного модуля.



SEE Generative View

    SEE Generative View — модуль, создающий схемы электрических соединений, собирая информацию из базы данных и используя сведения о логическом жгуте, который выполнен в SEE Topology, имеет свою топологию в пространстве, ограниченную геометрией изделия и правилами трассировки. Затем все чертежи и схемы формируются в SEE Electrical Expert.



Выводы

    Использование современных технологий в области проектирования кабельных сборок и жгутов позволит существенно повысить культуру производства и в конечном итоге получить систему сквозного проектирования и прослеживаемости на производстве.

    Компания «Диполь» имеет большой опыт внедрения современных технологий в России. Сотрудничая с мировыми лидерами в области обработки проводов и кабелей, мы развиваем и внедряем данные технологии в России.

Сайт группы компаний "Диполь" www.dipaul.ru



Более 28 лет компания IGE+XAO Group занимается разработкой, производством, реализацией и обеспечением технической поддержки ряда программных продуктов, необходимых для автоматизированного компьютерного проектирования (CAD) и управления жизненным циклом продуктов (PLM). Это программное обеспечение позволяет производителям проектировать и обслуживать электрическую часть любого устройства или оборудования. Такой тип ПО CAD/PLM носит название Electrical CAD/PLM.

Начиная с 2014 года, благодаря приобретению компании Prosyst, IGE+XAO предлагает полную линейку программного обеспечения для симуляции и проверки функциональности электрических установок.

Компания «Диполь» является эксклюзивным российским партнером компании IGE+XAO Group и проводит комплексную автоматизацию предприятий, занимающихся проектированием кабельных сборок и жгутов для стандартного и специального назначения.

Объединяя возможности программного обеспечения IGE+XAO Group и современного оборудования, разрабатываемого и поставляемого компанией «Диполь», мы реализуем инновационные проекты для всех областей промышленности.



Официальный сайт Группы компаний "Диполь": https://www.dipaul.ru
